IP2312U简介:
IP2312U是一款5V输入，支持单节锂电池同步开关降压充电管理的IC。
IP2312U集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM成本。
IP2312U的升压开关充电转换器工作频率750KHz，最大充电电流是3A，5V输入，3.7V/2A转换效率94%;可通过外部电阻设置充电电流。
IP2312U输入电压为5V，输入可以智能调节充电电流，防止拉挂适配器。
IP2312U采用ESOP8封装。
IP2312U特性:
同步开关降压充电
充电效率 94%（3.7V/2A）
最大充电电流3A
充电电流外部电阻可调节
自动调节输入电流，可兼容小电流适配器
支持4.20V/4.30V/4.35V/4.4V电池
支持充电NTC温度保护
支持LED充电状态指示
功率MOS内置
750KHz开关频率，可支持1uH电感
输入过压、欠压保护
IC过温保护
充电超时保护
ESD 4KV
IP2312U应用:
单节锂电池/锂离子电池充电

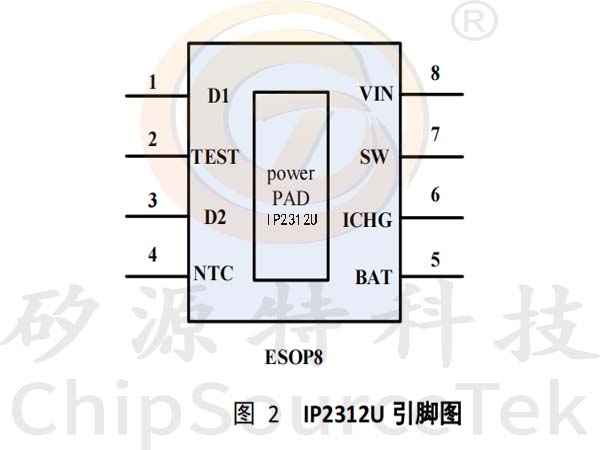

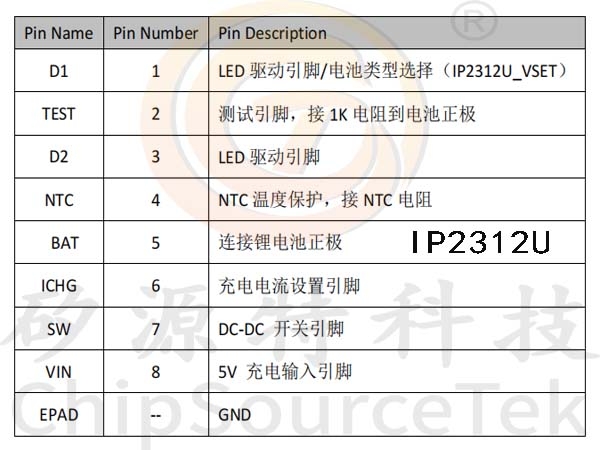

IP2312U引脚定义:

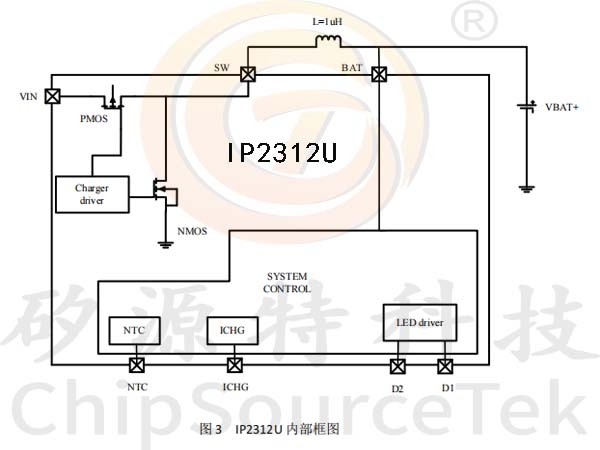

IP2312U框图结构:

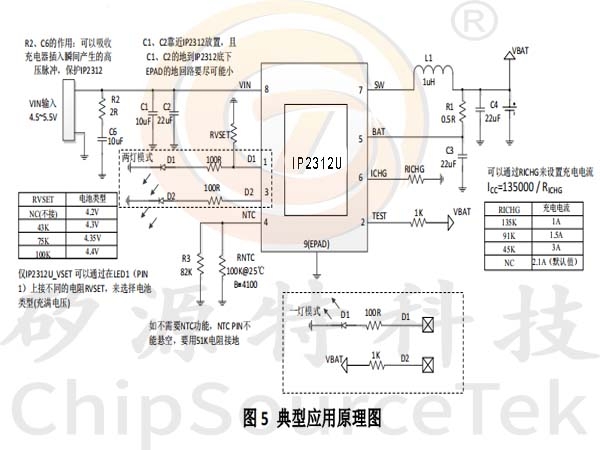

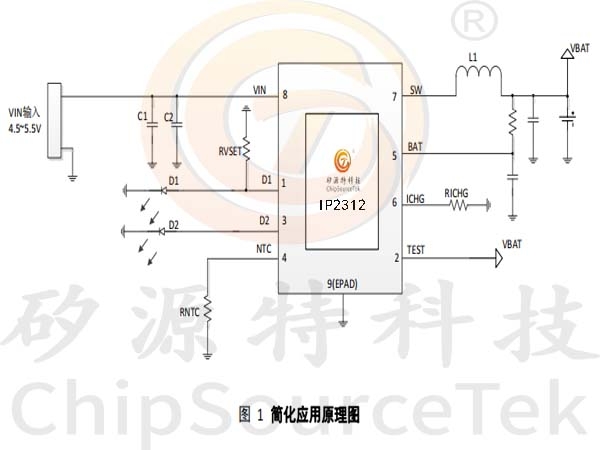

IP2312U典型应用原理图:
