ME2177概述：
ME2177是一款高功率密度的同步整流升压DC-DC转换器，集成两个低导通电阻的功率开关来减低导通功率损耗，为便携设备提供高效率、小型化的供电方案。
ME2177具有2.7V~12V（ME2177A）、2.0V~12V（ME2177B）的宽输入电压范围，输出电压最高至12.6V，具备7A开关电流能力，可提供20W功率输出。
ME2177采用电流模自适应恒定关断时间控制架构，在不同负载条件下自动切换工作模式，重载时采用PWM模式，轻载时为PFM模式，同时可通过外部电阻在200kHz~ 2.2MHz之间设定PWM的开关频率。
ME2177还具有可编程的峰值限流。除此之外，ME2177内置输入UVLO、输出OVP、软启动和OTP等功能。
ME2177特点：
输入电压范围：2.7V~12V（ME2177A）2.0 V~12V（ME2177B）
输出电压范围：4.5V~12.6V
较低的关断电流：1uA~4uA（ME2177A）1uA~7uA（ME2177B）
低开关RDS(ON)(低侧、高侧)：20mΩ、28mΩ
效率可达89%@VIN=3.3V, VOUT=9V, IOUT=2A
可调开关频率：200kHz~2.2MHz
可调峰值电流限流：ILIM=10A@RILIM=150kΩ
自动切换工作模式：PFM、PWM
内部软启动：2.5 ms
输出过压保护：13.4 V
过温保护：150 °C
ME2177应用：
快充移动电源
电子烟
蓝牙扬声器
便携POS终端
ME2177封装形式：
11-pin QFN2.5*2.0-11L
ME2177典型应用图：

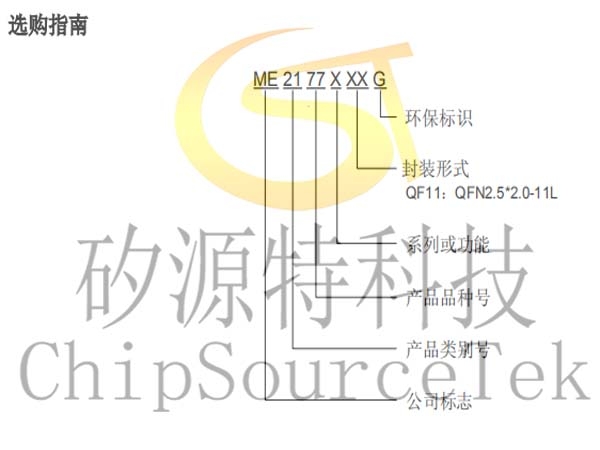

ME2177选购指南：
|
产品型号 |
产品说明 |
|
ME2177AQF11BG
|
封装形式：QFN2.5*2.0-11L；启动电压 2.7V |
|
ME2177BQF11BG
|
封装形式：QFN2.5*2.0-11L；启动电压 2.0V |

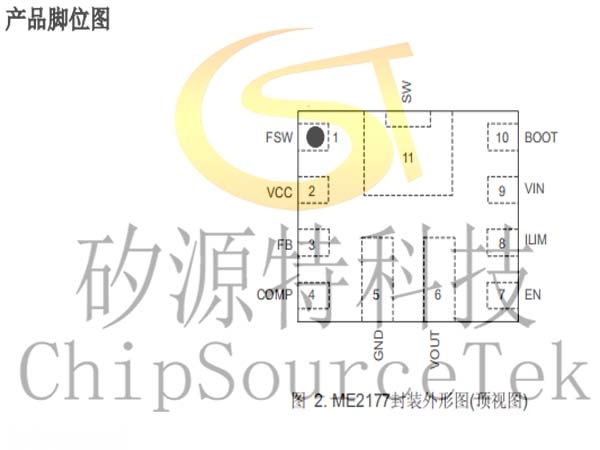

ME2177产品脚位图：
ME2177脚位功能说明：

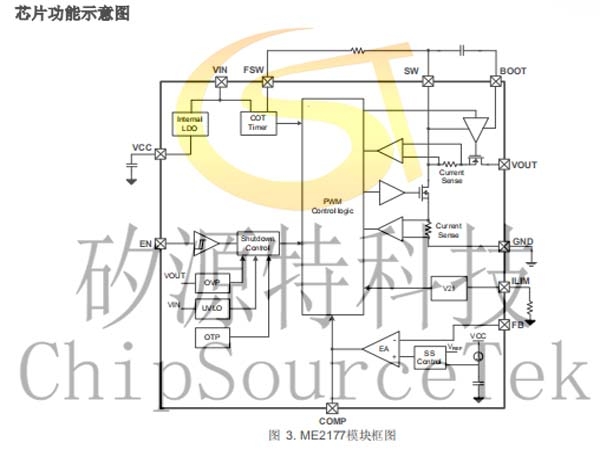

ME2177芯片功能示意图：
