CST2116概述:
CST2116是一款具有低待机功耗、高效率的同步升压DC-DC，待机电流仅15uA。
CST2116采用固定导通时间的PFM控 制方式，在轻载时自动降低开关频率保持高的转换效率。

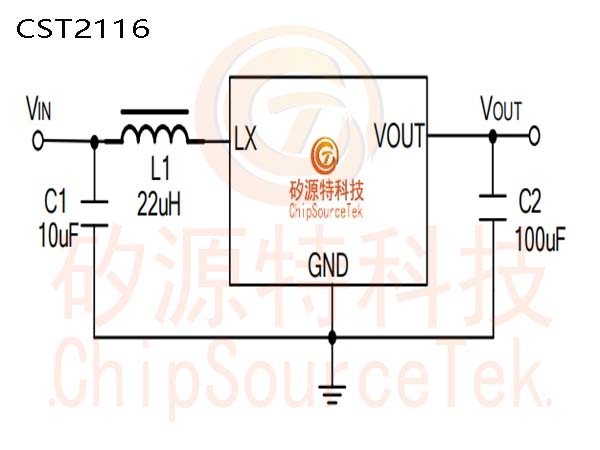

CST2116外围仅需3个元件，即可实现将低输入的电池电压转换到所需要的工作电压。
CST2116采用专利的控制技术，具有低待机功耗和轻载高效的特点。CST2116能够在保持输出电压升压稳压条件下实现输入电流仅 15uA，尤其适合对待机时间要求高的应用。
CST2116采用SOT23-3和SOT23-5封装。
CST2116特点:
低静态功耗：6uA
高效率：可高达 93%
最大工作频率：370KHz
输出电压：2.2V~5.0V（步进 0.1V）
启动电压：0.9V
低纹波、低噪声
SOT23-3、SOT23-5封装
CST2116应用:
1~2 节干电池供电的电子设备
电子词典、数码相机、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备
.jpg)

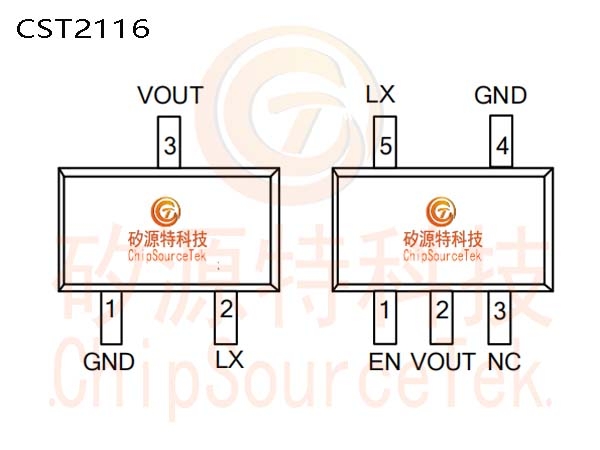

CST2116封装及管脚分配:
.jpg)

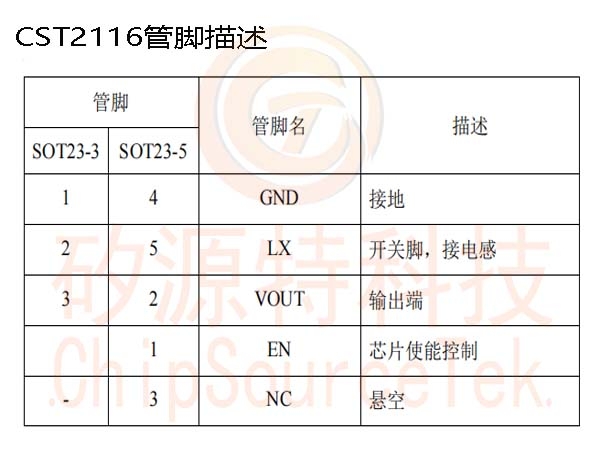

CST2116管脚描述:

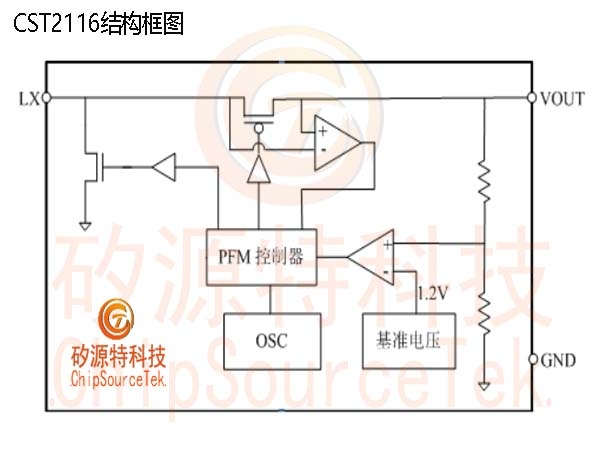

CST2116结构框图:
.jpg)
