9271概述:
9271系列是直流转换升压IC,采用CMOS工艺,具有耗电极小的特点适合应用在以电池供电为主的产品上。
9271内部具有振荡器、VFM控制电路、激励电路、基准电压、误差信号放大器、采用电阻分压作为电压侦测线路。内部还具有开关管保护电路。仅需二个外围元器件即可使9271成为一个低纹波高效率的直流变换器。9271提供了一个外部晶体管驱动脚(EXT),用于外接功率三极管的应用。
9271主要应用于需要较大电流供给的产品上,EN脚在应用上可使电路进入待机状态,此时电源电流最大仅为0.5uA。
9271特性:
仅需较少的外围元件(一个电感和一个电容);
超低输入电流(在开关关闭模式下);
±2% 高精度输出电压;
低纹波和低杂讯输出;
0.85V的低启动电压(当负载为 1mA 时);
低成本电感器高效率转换,可达 75%转换效率;
+50 ppm/℃低温度漂移;
采用SOT-89和SOT-23-5小型封装;
符合ROHS环保要求。
9271应用:
应用于采用电池供电的设备;
数码相机、摄像机、录像机、掌上电脑、寻呼机、银行电子数据以及手持通信设备
9271订购信息:

注:
无铅和绿色环保产品是:
执行 ROHS 环保标准:IPC/JEDEC L-STD-020。 ¾ 适合使用有铅锡或无铅锡焊接工艺。
采用 100%不光滑镀锡。

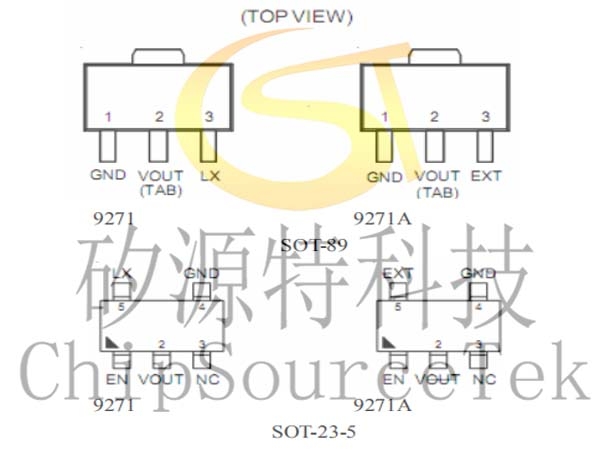

9271引脚说明:

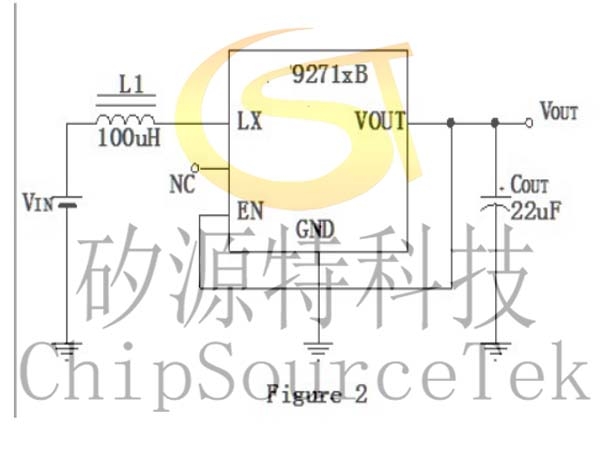

9271典型应用电路:

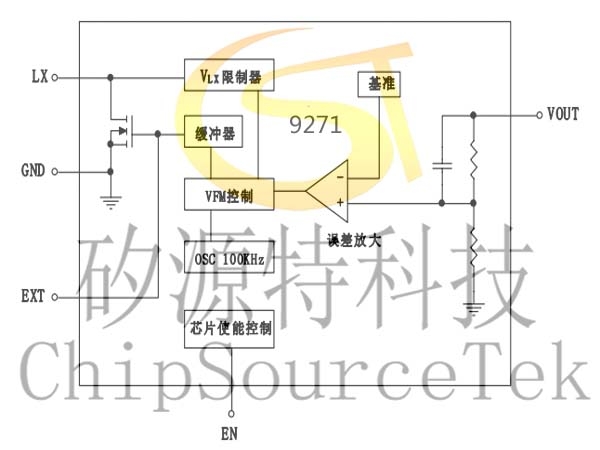

9271功能框图:
