CST4169A 一般说明:
CST4169A系列是一款4位微控制器，可播放4路旋律或4路ADPCM，采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为4.096/8.192（±3%）MHz。该芯片在1.5V～5.5V的宽电压范围内工作。它内部包含程序ROM（PROM）和数据ROM（DROM）。程序ROM为8K/16K字，数据ROM大小为496K/480K字节。最大工作SRAM是（128+2）个半字节。它总共提供了16个软件可编程I/O端口、4个仅输出端口和一个13级低电压检测器（LVD）。
CST4169A 特点:
* 工作电压：1.5V至5.5V
* MCU工作频率：4.096/8.192 MHz
* 内存大小
-程序ROM大小：8K/16K字OTP型
-数据ROM大小：496K/480K字节OTP型
-SRAM大小：128*4位
-用户寄存器：2*4位
* 断电模式的唤醒功能：
-HALT模式唤醒源：端口A、端口B、端口D和端口E可以从HALT模式醒来到NORMAL模式，并执行唤醒子程序。
* 16个输入/输出引脚：端口A、端口B、端口D和端口E可以逐位定义为输入或输出端口。
-PA3配备38KHz调制器
-4个仅输出端口：端口C。
* 支持四种系统RESET源：
-低电压复位。（LVR=1.5V）
-上电复位。
-外部复位引脚（PB3和PC3）。（低激活）
* 看门狗计时器溢出一个内部中断源：
-PWM中断。
* WDT
-看门狗计时器，可通过选项启用/禁用。
-WDT周期为0.128秒。
* 音频输出：
-支持PWM模式。
-支持8/10/12位。
* 支持下拉电阻器1M、50K欧姆、低压复位等选项集。
* 振荡器保险丝选项±3%，温度和电压补偿。
* 支持读取禁止的安全选项（1位）。
* 支持13级LVD功能。

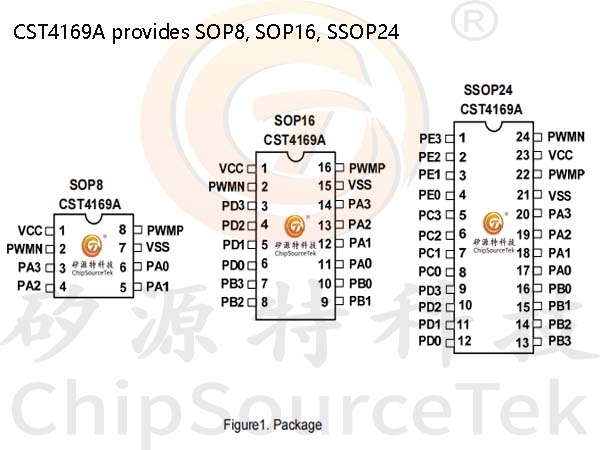

CST4169A 封装:

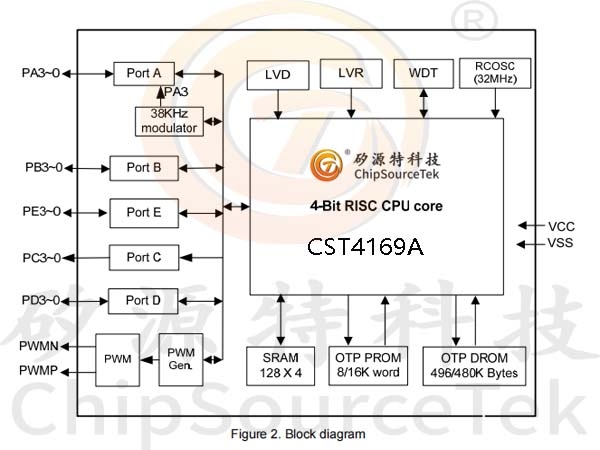

CST4169A 方框图:

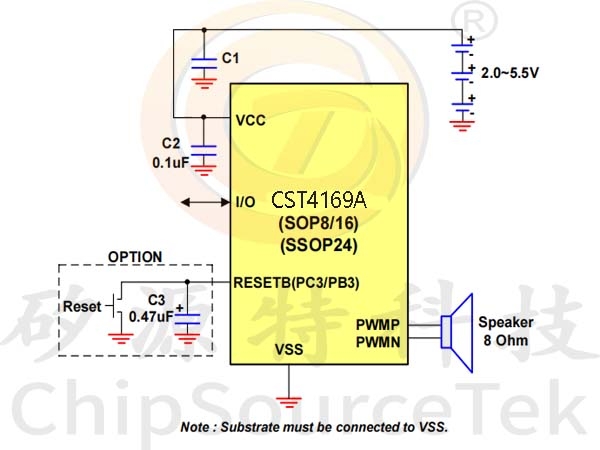

CST4169A 应用电路:
