CST5L02 (停产) (stop production)
CST5L02概述
CST5L02概述
CST5L02电容式触摸调光SOC,
CST5L02电容触摸传感器简述
CST5L02是电容感应按键调光芯片，采用2通道输入输出，具体有4个典型应用:1. 两键调光；2. 1对2输出调光；3. 三段输出调光;4. 可控制最低输出功率的一路调光,
CST5L02提供SOP8无铅封装
CST5L02电容触摸传感器简述
CST5L02是电容感应按键调光芯片，采用2通道输入输出，具体有4个典型应用:1. 两键调光；2. 1对2输出调光；3. 三段输出调光;4. 可控制最低输出功率的一路调光,
CST5L02提供SOP8无铅封装
CST5L02特性
CMOS电容感应按键
2个输入按键，各自的精度可调节
外部电容精度调节
功耗
芯片全速工作，典型电流：12uA@5V 不带负载
时钟振荡源
内部RC振荡器，频率300KHz
工作温度范围
–25°C 到 +85 °C
工作电压范围
2.2V 到 5.5V
典型封装
CST5L02提供8脚封装SOP8

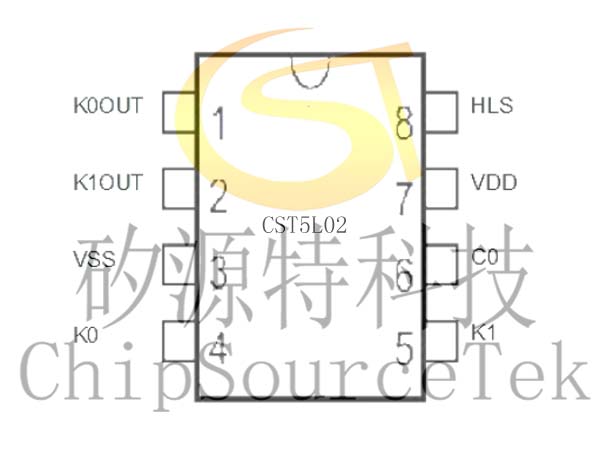

CST5L02管脚分配
CST5L02管脚功能说明
|
管脚名称 |
管脚类型 |
管脚描述 |
管脚编号 |
|
K0OUT |
O |
输出口，初始电平为低 |
1 |
|
K1OUT |
O |
输出口，初始电平为低 |
2 |
|
VSS |
– |
芯片地 |
3 |
|
K0 |
I/O |
按键K0/模式选择接口 |
4 |
|
K1 |
I/O |
按键K1/模式选择接口 |
5 |
|
C0 |
I/O |
外部精度调节电容, 10nF-100nF |
6 |
|
VDD |
– |
芯片电源 |
7 |
|
HLS |
I/O |
配合模式选择接口 |
8 |
CST5L02典型应用电路
电路中C0为外部灵敏度调节，C1,C2为按键灵敏度微调，R3,R34电阻可提高触摸脚位抗干扰能力（增加到20K可以过CS10V测试）

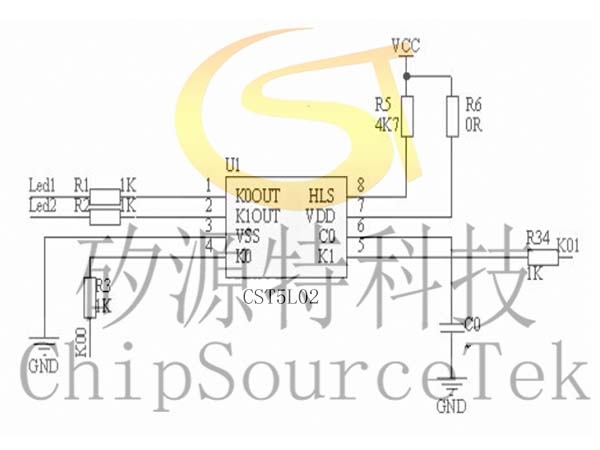

应用一：两键调光，HLS接VDD，记忆调光亮度模式。默认低电平，长按则无极调光，短按则在此亮度及全低变化

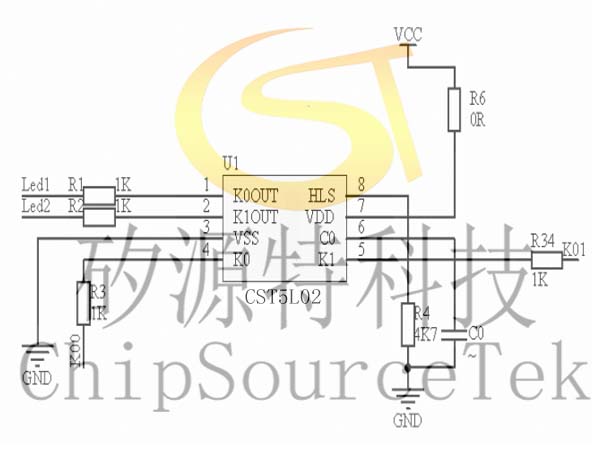

应用二：两键调光，HLS接GND，不记忆调光亮度模式。默认低电平，长按则无极调光，短按则相应切换全高低电平

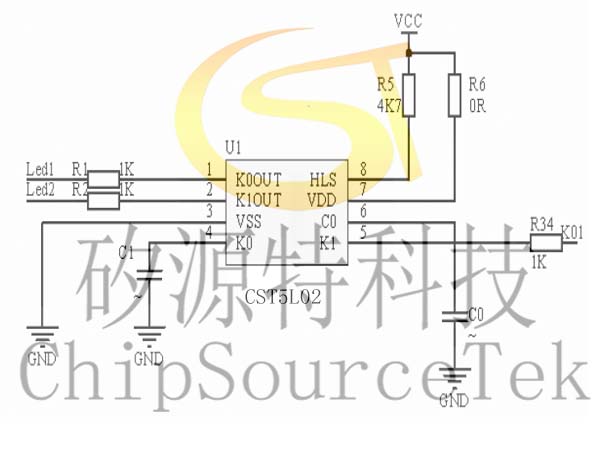

应用三：1对2输出调光，K0接200PF的电容，HLS接VDD，记忆调光亮度模式。默认电平为低，短按K0，则K00OUT输出高->低->不变，K01OUT输出不变->高->低，如此循环。长按K0，则K00OUT/K01OUT其中一个全低无效，无变化。另外一
个变全高有效，渐变至全低，全低则渐变至全高停止

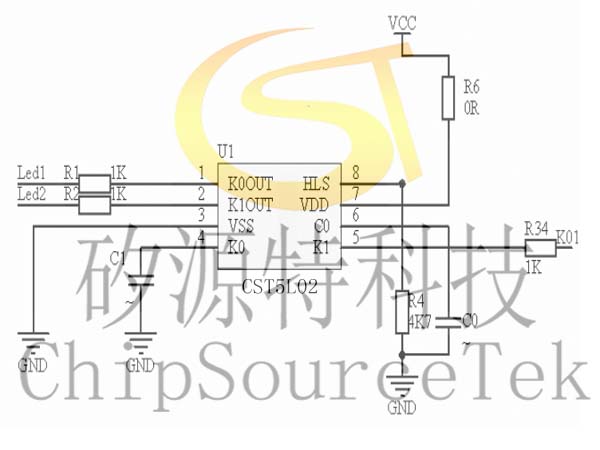

应用四：1对2输出调光，K0接200PF的电容，HLS接VDD，不记忆调光亮度模式。默认电平为低，短按K0，则K00OUT输出高->低->不变，K01OUT输出不变->高->低，如此循环。长按K0，则K00OUT/K01OUT其中一个全低无效，无变化。另外一个变全高有效，渐变至全低，全低则渐变至全高停止

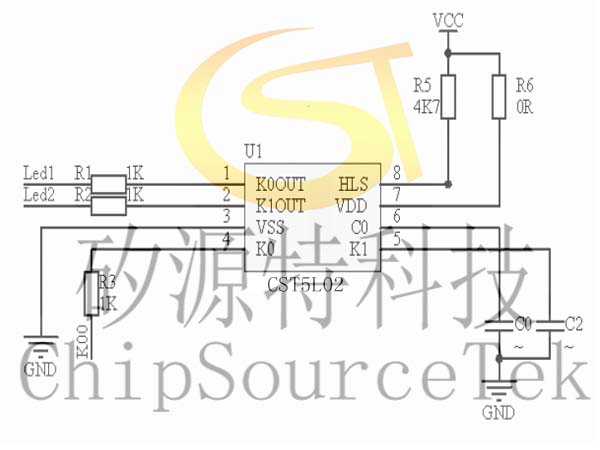

应用五：三段输出调光，K1接200PF的电容，HLS接VDD。默认电平为低，短按K0，则K00OUT输出小->中->全高->全低，K01OUT输出全高->中 ->小->全低，如此循环，长按无效
