動作內容：
Input： 16個觸摸按鍵(PA0~3, PB0~3, PC0~3, PD0~3)，
4個模式選擇鍵(PE0, PE1, PE3, PE2)。
Output： 3個輸出口(PF1, PF2, PF3)。
觸發方式：
PA0~3, PB0~3, PC0~3, PD0~3： 16 個Touch Key 可單鍵觸摸。
PAx, PBx, PCx, PDx, Px0, Px1, Px2, Px3： 最多16 種滑動觸摸。
輸出信號：
PF1, PF2, PF3： 串列訊號控制，可分別控制NY3/NY4/NY5/NY7系列。
NY9T016A-006a 直流參數
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 2.5uA@3.0V
(Touch Scan) 4.5uA@4.5V
輸入電流 Iih： 3uA@3.0V
8uA@4.5V
工作電流 (無負載) Iop： 320uA @3.0V
480uA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V

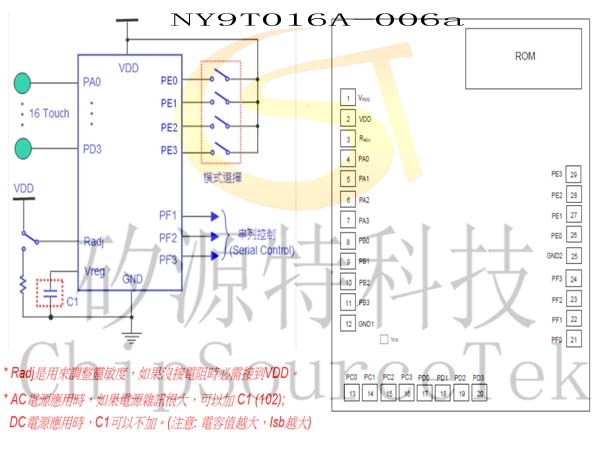

NY9T016A-006a 應用線路及邦定腳位圖
NY9T016A-006a 功能說明
Touch 開關選項： (Software Option, 可以在程式執行時使用撥動開關切換)
1. PE1 = x： Touch 功能 On。
2. PE1 = 1： Touch 功能 Off。
Touch 滑動開關選項： (Software Option, 可以在程式執行時使用撥動開關切換)
1. PE0 = x： Touch 滑動功能 Off。 (Slide Off)
2. PE0 = 1： Touch 滑動功能 On。 (Slide On)
Touch 滑動功能選項： (Software Option, 可以在程式執行時使用撥動開關切換)
1. PE3, PE2 = x, x： 4*4 Slide mode。 (PAx *2, PBx *2, PCx *2, PDx *2, Px0 *2, Px1 *2, Px2 *2, Px3 *2 共 16 種)
2. PE3, PE2 = x, 1： 3*3 Slide mode。 (PA0~2 *2, PB0~2 *2, PC0~2 *2, Px0 *2, Px1 *2, Px2 *2 共 12 種)
3. PE3, PE2 = 1, x： 4*3 Slide mode。 (PA0~2 *2, PB0~2 *2, PC0~2 *2, PD0~2 *2, Px0 *2, Px1 *2, Px2 *2 共 14 種)
4. PE3, PE2 = 1, 1： 3*4 Slide mode。 (PAx *2, PBx *2, PCx *2, Px0 *2, Px1 *2, Px2 *2, Px3 *2 共 14 種)

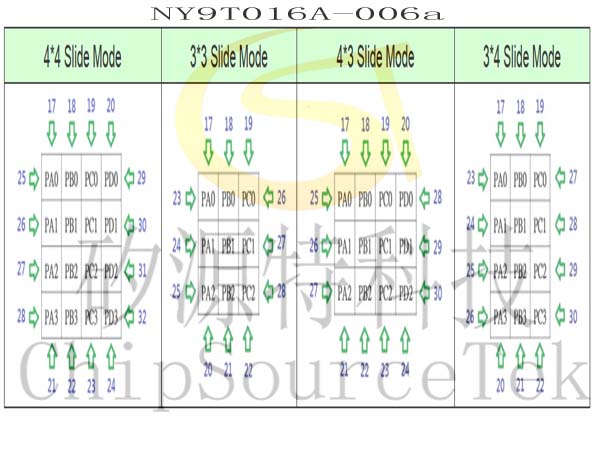

當開啟 Slide 模式時， 迅速滑動 PA0~3， PB0~3， PC0~3 或 PD0~3 中的相臨三個或四個 Touch 鍵時， PF1~3 會輸出不同的串列訊號， 用來控制其他 IC， 例如控制 NY3/NY4/NY5/NY7 系列， 並且播放不同的語音。 如下圖所示：綠色箭頭 “ ” 表示滑動方向，箭頭尾部的數字表示發送的 Data。例如：從 PA0 往下滑動到 PA3，則發出 Data 17。
注意：
1. Slide 功能只支援 NY3 Serial-Trigger 串列訊號模式， 不支援 SPI_Like 和 IR_Trigger 模式。
2. 當 PE0,2,3 接到 VDD (=1) 時，每根腳會產生多餘的輸入電流 (Iih= 3uA@3V, 8uA@4.5V)。 (PE1 則沒有此問題)
NY9T016A-006a 串列訊號控制(Serial Control)功能選項： (Power On Auto-Detection, 只可以在上電時切換)
PF1, PF2, PF3 的串列訊號控制有三種模式：
1. SPI_Like
2. NY3 Serial-Trigger
3. IR_Trigger
1. SPI_Like 模式。

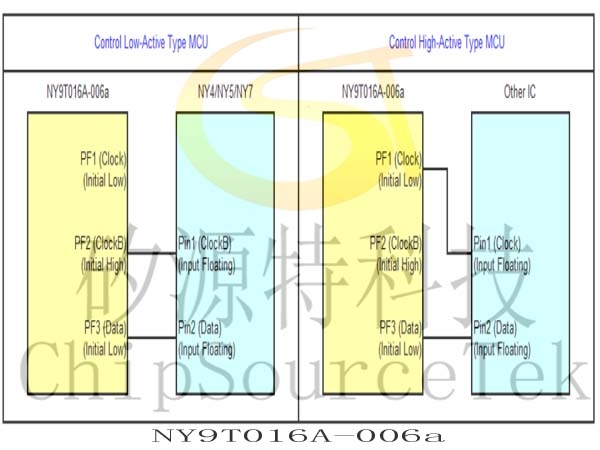

PF1 為 Clock 輸出腳， 初始值為低 (Active High 應用)， PF2 為 ClockB 輸出腳， 初始值為高 (Active Low 應用)， PF3為 Data 輸出腳。此模式下， NY9T016A-006a 與 NY4/NY5/NY7 (Low-Active MCU) 或 其他IC (High-Active MCU) 的連接方式如下：

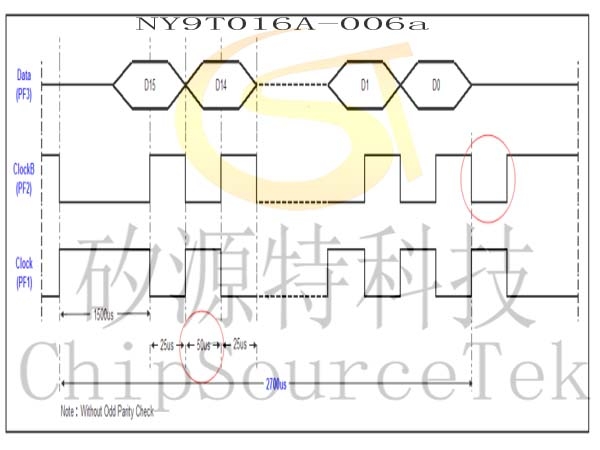

SPI_Like 的傳輸協議如下：
2. NY3 Serial-Trigger 模式。

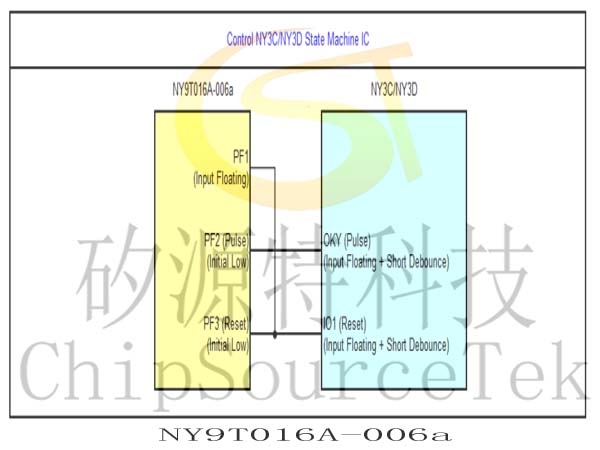

PF1 與 PF3 連接， 為 Reset 控制腳 (即輸出同步訊號)， PF2 為 Data 輸出腳。此模式下， NY9T016A-006a 與 NY3C/NY3D (Speech Synthesizer IC) 的連接方式如下：

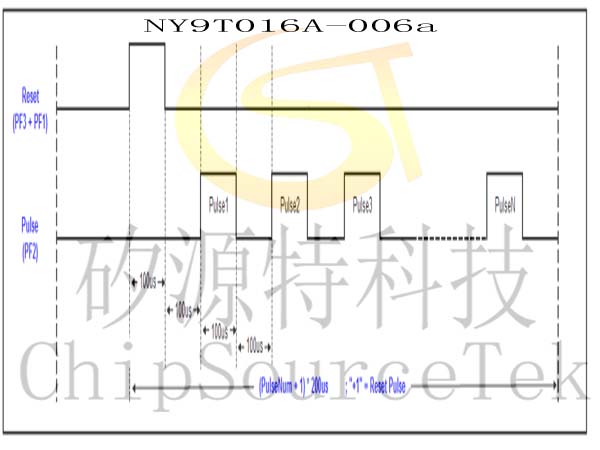

NY3 Serial-Trigger 的傳輸協議如下：
3. IR_Trigger 模式。
PF2 連接到 VDD， PF1 為 Serial-Data 輸出腳，初始值為高 (Active Low 應用)， PF3 為 Serial-DataB 輸出腳，初始值為低 (Active High 應用)。此模式下， NY9T016A-006a 與 NY4/NY5/NY7 (Low-Active MCU) 或 其他IC (High-Active MCU) 的連接方式如下：

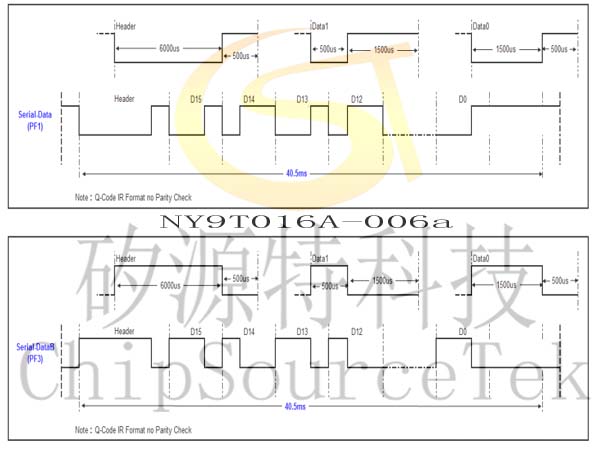

IR_Trigger 的傳輸協議如下：

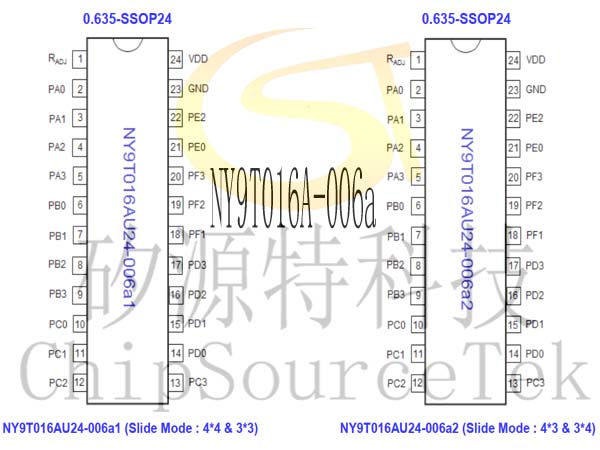

NY9T016A-006a封裝IC腳位

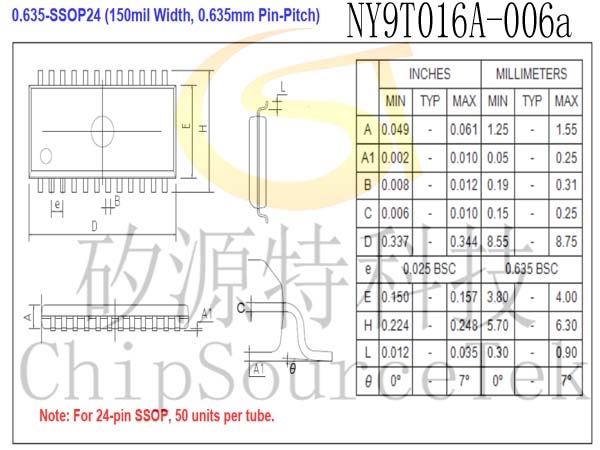

NY9T016A-006a封裝IC外觀圖
