NY9T004A-005b 功能敍述
動作內容：
Input： 1個作觸摸按鍵(PA0)， 3個作模式選擇(PA3, PE0, PE1)，
2個作定時開關(PA1, PA2)。
Output： 2個輸出口(PE2, PE3)。
觸發方式：
PA0： Touch Key， 短按觸摸或長按觸摸。 共有8種操作模式選項，由 PA3, PE0, PE1 作上電邦定選擇。
輸出信號：
PE2： PWM-IO， Drive。
PE3： PWM-IO， CSC 33%。
NY9T004A-005b 直流參數
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 1.2uA@3.0V
(Touch Scan) 2.8uA@4.5V
工作電流 (無負載) Iop： 350uA @3.0V
500uA @4.5V
輸出電流(CMOS) Ioh： 10mA @3.0V
16mA @4.5V
輸出電流(CSC 33%) Iol： 6.4mA @3.0V
6.7mA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V

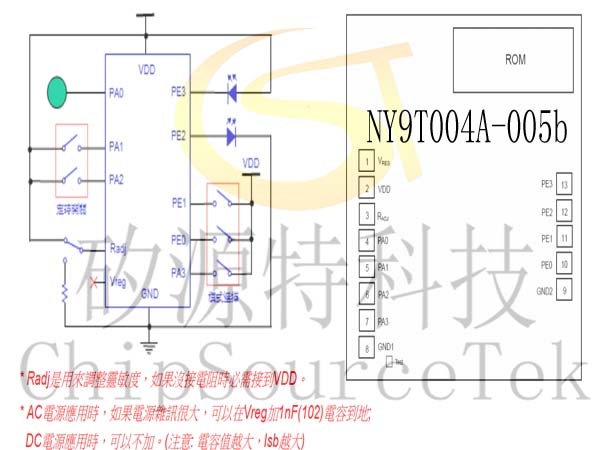

NY9T004A-005b 應用線路及邦定腳位圖
NY9T004A-005b 功能說明
定時選擇： (Software Option, 可以在程式執行時使用撥動開關切換)
PA1, PA2 = x, x： 無定時功能。
PA1, PA2 = x, 1： 定時 30 分鐘。 (定時計時中如果發生按鍵操作，定時功能會重新計時 30 分鐘)
PA1, PA2 = 1, x： 定時 60 分鐘。 (定時計時中如果發生按鍵操作，定時功能會重新計時 60 分鐘)
PA1, PA2 = 1, 1： 定時 90 分鐘。 (定時計時中如果發生按鍵操作，定時功能會重新計時 90 分鐘)

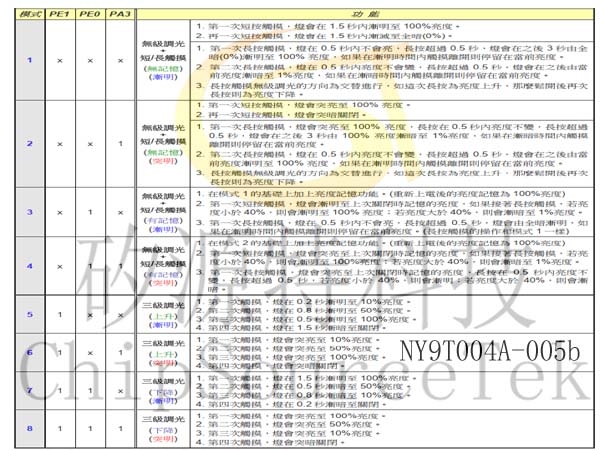

NY9T004A-005b 模式選項： (Bonding Option, 只可以在上電時切換)

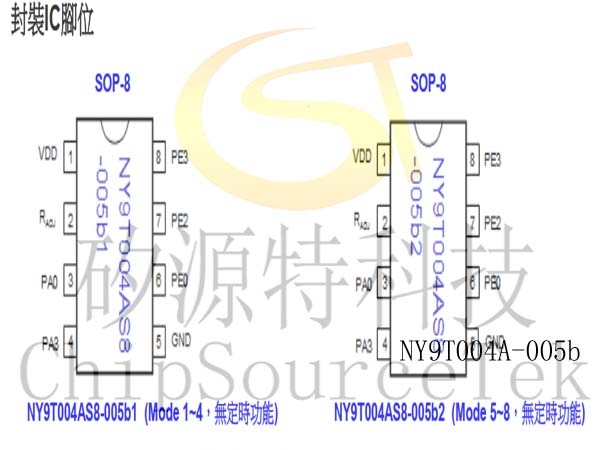

NY9T004A-005b 封裝IC腳位
NY9T004A-005b 參考應用線路
NY9T004A-005b
NY9T004A-005b
動作內容：
Input： 1個作觸摸按鍵(PA0)， 3個作模式選擇(PA3, PE0, PE1)，
2個作定時開關(PA1, PA2)。
Output： 2個輸出口(PE2, PE3)。
觸發方式：
PA0： Touch Key， 短按觸摸或長按觸摸。 共有8種操作模式選項，由 PA3, PE0, PE1 作上電邦定選擇。
輸出信號：
PE2： PWM-IO， Drive。
PE3： PWM-IO， CSC 33%。
NY9T004A-005b 直流參數
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 1.2uA@3.0V
(Touch Scan) 2.8uA@4.5V
工作電流 (無負載) Iop： 350uA @3.0V
500uA @4.5V
輸出電流(CMOS) Ioh： 10mA @3.0V
16mA @4.5V
輸出電流(CSC 33%) Iol： 6.4mA @3.0V
6.7mA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V
NY9T004A-005b 應用線路及邦定腳位圖
NY9T004A-005b 功能說明
定時選擇： (Software Option, 可以在程式執行時使用撥動開關切換)
PA1, PA2 = x, x： 無定時功能。
PA1, PA2 = x, 1： 定時 30 分鐘。 (定時計時中如果發生按鍵操作，定時功能會重新計時 30 分鐘)
PA1, PA2 = 1, x： 定時 60 分鐘。 (定時計時中如果發生按鍵操作，定時功能會重新計時 60 分鐘)
PA1, PA2 = 1, 1： 定時 90 分鐘。 (定時計時中如果發生按鍵操作，定時功能會重新計時 90 分鐘)
NY9T004A-005b 模式選項： (Bonding Option, 只可以在上電時切換)
NY9T004A-005b 封裝IC腳位
NY9T004A-005b 參考應用線路
NY9T004A-005b

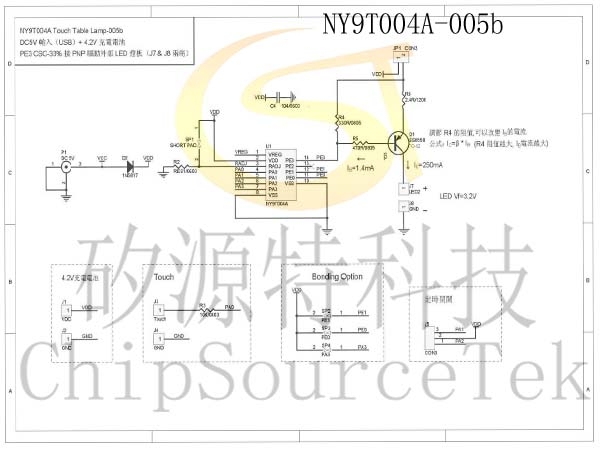

DC5V输入(USB) +4..2V充电电池

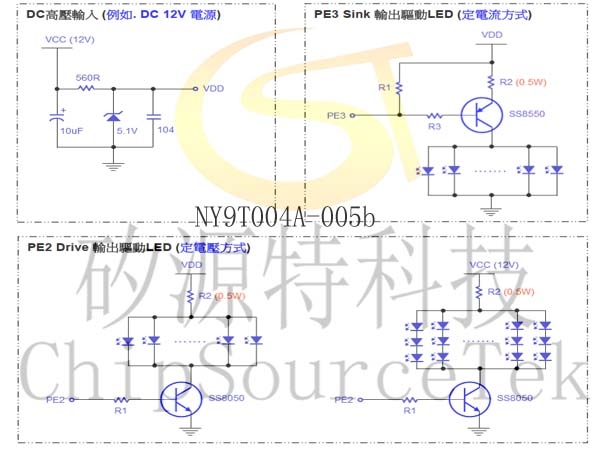

PE3 CSC-33% 接PNP 驱动外部LED灯板(J7&J8两端)NY9T004A-005b

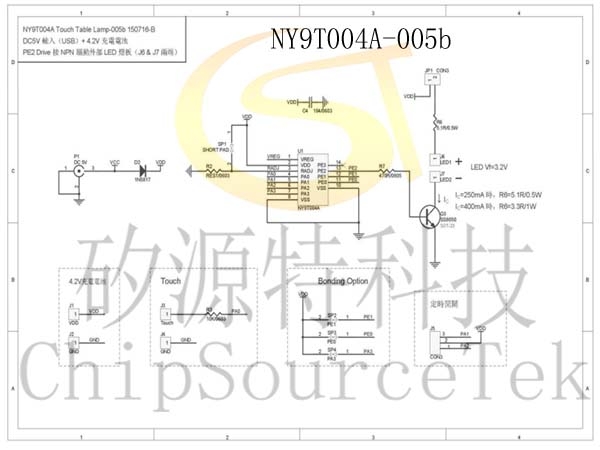

DC5V输入(USB) +4..2V充电电池
PE2 Drive 接NPN 驱动外部LED灯板(J6&J7两端)
NY9T004A-005b
NY9T004A-005b

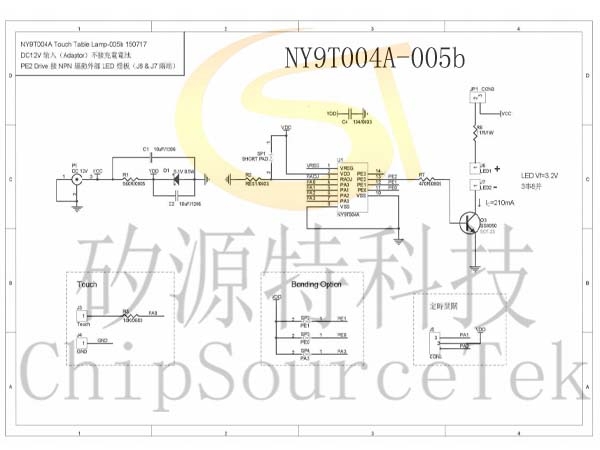

DC12V输入(Adaptor)不接充电电池
PE2 Drive 接NPN 驱动外部LED灯板(J6&J7两端)
