動作內容：
Input： 1 個觸摸按鍵 (PA0)
1 個Feedback輸入 (PE0)
2 個模式選擇(PE1*、 PE2*)
*PE1 透過上電偵測，選擇PE1輸出是Busy-High 或Busy-Low。
*PE2 透過上電偵測，選擇有沒有觸摸 2-Sec_On/Off 功能。
觸發方式：
PA0： Touch-Key
輸出信號：
PE1： Normal-IO， 用來Trigger其他IC。 (Level/Hold 輸出)
PE2： Normal-IO， 用來提示觸摸已超過2秒。 (Pulse 輸出)
NY9T001A-010b 直流參數:
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 ISB：2.2uA @3.0V
3.6uA @4.5V
(Touch Scan)
工作電流 (無負載) IOP： 150uA @3.0V
285uA @4.5V
輸出電流(Drive) IOH： 10mA @3.0V
16mA @4.5V
輸出電流(Sink) IOL： 20mA @3.0V
30mA @4.5V
Oscillation Frequency： 400KHz

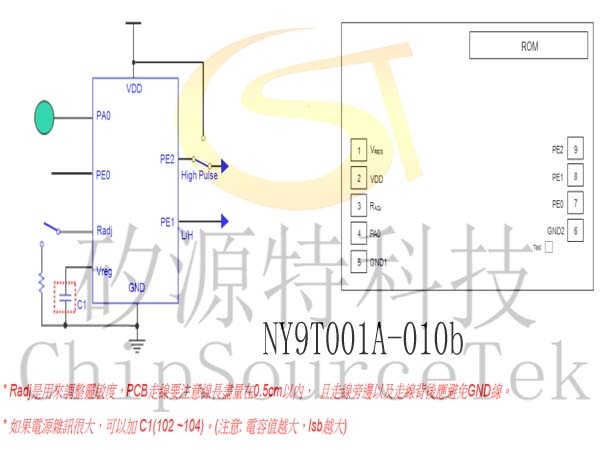

NY9T001A-010b 應用線路及邦定腳位圖 :
功能說明
模式選擇： (只可以在上電時切換 )
1. PE1上電偵測決定輸出訊號是Busy-High 或Busy-Low。 (注意：此 Pin 不可以 Floating)
- PE1 = 0：上電偵測到PE1連接的I/O為Pull-Low，則 Touch 觸發時， PE1 輸出為 Busy-High。
- PE1 = 1：上電偵測到PE1連接的I/O為Pull-High，則 Touch 觸發時， PE1 輸出為 Busy-Low。
2. PE2上電偵測決定是否有 “觸摸 2秒鐘 開啟/關閉 PE1 輸出” 功能 (2-Sec_On/Off)。
- PE2 = 0 或 x (連接的I/O為Pull-Low 或 Floating)：有 2-Sec_On/Off 功能。上電偵測完畢後， 開啟 PE1 輸出功能，長觸摸2秒關閉 PE1 輸出功能，再次長觸摸2秒開啟 PE1 輸出功能；每次長觸摸2秒時， PE2 都會輸出一個 50ms 的 High-Pulse，。
- PE2 = 1：沒有 2-Sec_ON/OFF 功能。上電偵測完畢後， PE1 都一直有輸出功能，且 PE2 固定為輸出 High。
功能描述：
1. 有 “2-Sec_On/Off” 功能：上電偵測完畢後， 開啟 PE1 輸出功能，觸摸時 PE1 會輸出 Busy 訊號，且 PE2 輸出Low；如果觸摸超過 2 秒， PE2 會輸出一個 50ms 的 High-Pulse，同時在觸摸離開後關閉 PE1 輸出功能，再次短觸摸時 PE1 不會輸出 Busy 訊號；如果再次觸摸超過 2 秒， PE2 也會輸出一個 50ms 的 High-Pulse，並且在觸摸離開後開啟 PE1 輸出功能，再次短觸摸時 PE1 會輸出 Busy 訊號。 “2-Sec_On/Off” 的動作為交替進行，如這次觸摸時 PE1 無訊號輸出，即表示目前是在 PE1 關閉狀態， 觸摸 2 秒後可以回到 PE1 開啟狀態，反之亦然。
2. 無 “2-Sec_On/Off” 功能：上電偵測完畢後，一直開啟 PE1 輸出功能，短/長觸摸時 PE1 都會輸出 Busy 訊號，並且 PE2 固定輸出 High。
3. PE0 為 Feedback 輸入控制，當 PE0 輸入高電平時， PE1 會關閉輸出功能，當 PE0 輸入由高電平轉低電平時，則會開啟 PE1 輸出功能並且執行強制校正(Enforce Calibration)。在執行 Enforce Calibration 之前若偵測到有觸摸Touch-Key 則不執行此次 Enforce Calibration，直到手放開後才執行。 (PE0 可用來控制 Retrigger/Irretrigger 使用)
4. 觸摸 Touch-Key 2 秒後 PE2 輸出的 High Pulse 50ms 不受 “2-Sec_On/Off“ 功能影響，為強制輸出。
5. 在沒有操作的狀況下 8 秒後 IC 會進入睡眠，並且每 4 秒執行 Enforce Calibration，若連續觸摸 Touch-Key 超過 40秒也會執行 Enforce Calibration。
Note: 若是使用到大負載時 (Ex. 燈串、喇叭、馬達…..etc.)，請確保 IC 的電源穩定。

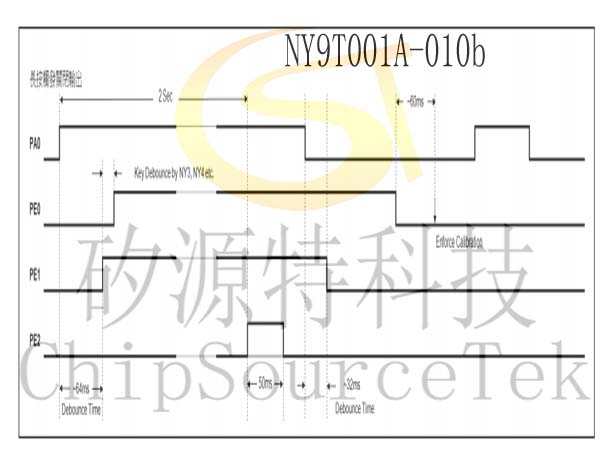

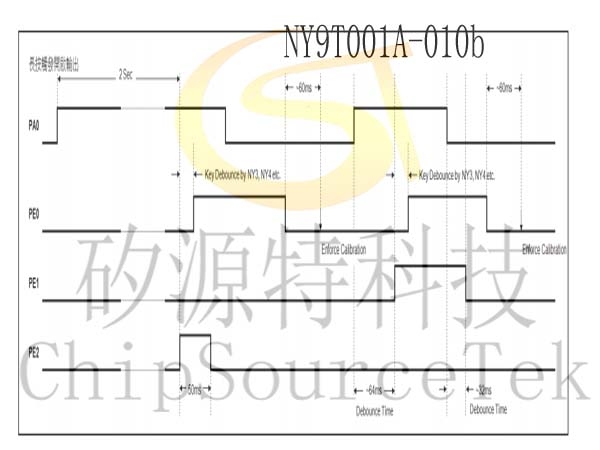

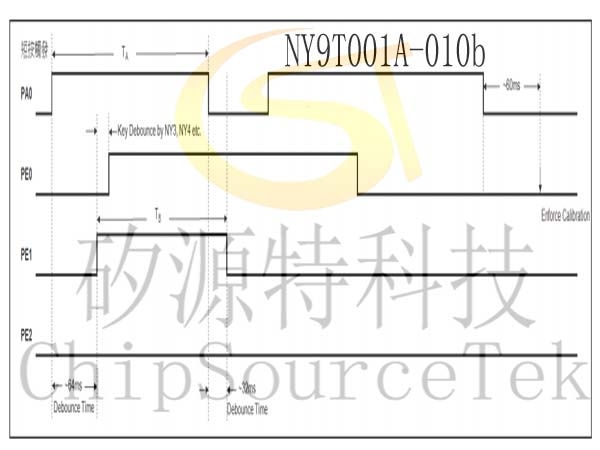

NY9T001A-010b 輸出訊號示意圖:
1. PE1 訊號寬度 TB = TA - 64ms + 32ms (TB 最少維持時間為 80ms)TA = 觸摸的時間， TB = Level/Hold 輸出時間
2. Touch_On 的 Debounce 時間約為 64ms，承認 Touch 之後 PE1 輸出 Busy_High/Low 訊號； Touch_Off 的Debounce 時間約為 32ms，承認 Touch Release 之後 PE1 回到 Busy 前的狀態。
3. PE0 為 Feedback 輸入訊號，在輸入為高電平時，短按觸摸 Touch-Key 不會有訊號輸出，此輸入訊號可以避免Touch 後 Trigger 的 IC 在驅動負載元件時造成電源的擾動而幹擾 Touch 的 Calibration 及 Touch 的判斷。
4. 當 PE0 輸入由高電平轉為低電平時， 會開啟輸出功能，並且在沒有觸摸 Touch-Key 的情況下延遲約 60ms 後進行Enforce Calibration， Enforce Calibration 的時間長約為 48ms。
在開啟 PE1 輸出時，觸摸 Touch Key， PE1 輸出 Busy 狀態直到手放開為止，如果觸摸超過 2 秒，則 PE2 輸出 HighPulse 50ms，觸摸離開後 IC 會關閉 PE1 輸出*，之後短按觸摸 Touch-Key 則沒有訊號輸出。
* 如果沒有 2-Sec_On/Off 功能，則不會關閉 PE1 輸出，且 PE2 固定輸出 High。
在關閉 PE1 輸出時，觸摸 Touch-Key， 2 秒內不會有輸出，觸摸超過 2 秒之後 PE2 輸出一個 High Pulse 50ms 的訊號；當觸摸離開後 IC 會開啟 PE1 輸出，再次短觸摸 Touch-Key 則 PE1 有訊號輸出。

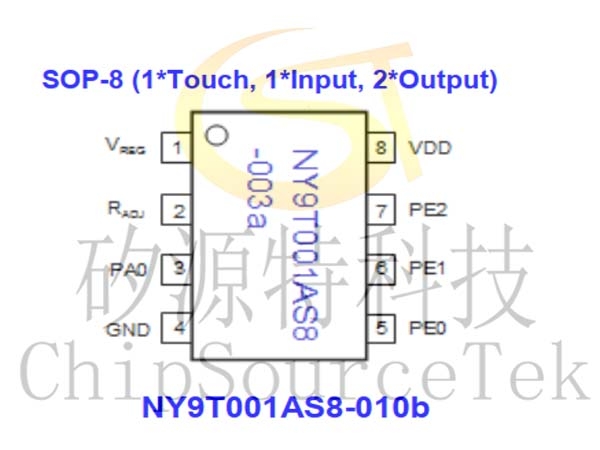

NY9T001A-010b 封裝IC腳位 :

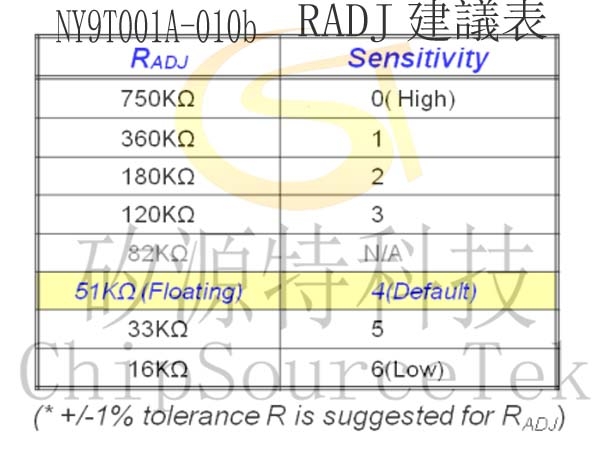

NY9T001A-010b RADJ建議表 :
