场效应管开关电路原理

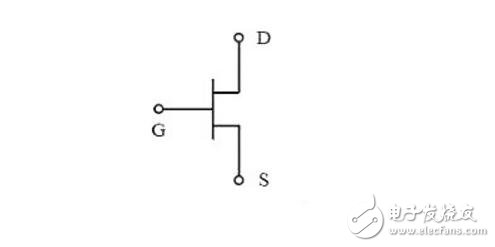

    效应管在mpn中，它的长相和我们前面讲的三极管极像，所以有不少修mpn的朋友好长时间还分不分明，统一的把这些长相相同的三极管、场效应管、双二极管、还有各种稳压IC通通称作“三个脚的管管”，假如这样麻木不分的话，你的维修技术恐怕很难快速进步的哦！好了，说到这里场效应管的恐怕我就不用贴图了，在电路图中它常用 ：

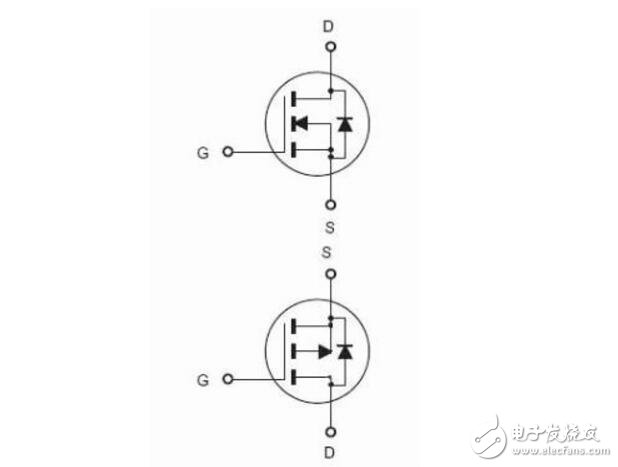

    表示，关于它的结构原理由于比拟笼统，我们是浅显化讲它的运用，所以不去多讲，由于依据运用的场所请求不同做出来的品种繁多，特性也都不尽相同；我们在mpn中常用的普通是作为电源供电的电控之开关运用，所以需求经过电流比拟大，所以是运用的比拟特殊的一种制造办法做出来了加强型的场效应管（MOS型），它的电路图符号：

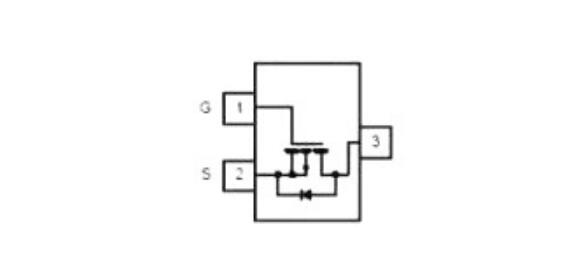

    认真看看你会发现，这两个图似乎有差异，对了，这实践上是两种不同的加强型场效应管，第一个那个叫N沟道加强型场效应管，第二个那个叫P沟道加强型场效应管，它们的的作用是刚好相反的。前面说过，场效应管是用电控制的开关，那么我们就先讲一下怎样运用它来当开关的，从图中我们能够看到它也像三极管一样有三个脚，这三个脚分别叫做栅极（G）、源极（S）和漏极（D），mpn中的贴片元件表示图是这个样子：
