0.1UF和10UF电容并联使用的技巧分享

    在对某一设计的部分电路进行旁路，双通道（大电容小电容）或是多通道（三个以上的小电容组成，一般在dsp上用得比较多，目的是使频率特性更好。）在电容的接地端，（地线的宽与乍会引起频率的特性），例如在ccd的layout中的bypass，要量电容的接地端的纹波。这就指的是近地端。

    在直流馈线中滤出一切交流成分，可将不同的电容并联，滤低频要求电容大，但引线电感不大适合滤高频，滤高频要求电容小，不适合滤低频，如将他们并联可以同时滤除高低频。

    一般说是退耦电容。芯片或者说数字电路开关时候对电源影响大，引起电源波动，就要用电容来退欧。容量一般为芯片开关频率的倒数，如果频率是1MHz的，就选用1/1M，也就是1uF的电容。可以取大点的。最好就是一个芯片一个退偶电容，电源处还要有，用的数量还是挺大的。

    在一般的设计中提到电源去耦通常用0.1uF和10uF、2.2uF、47uF，在实际应用中怎么选择？根据不同电源输出还是后续电路呢？

    通常情况下，并联两个电容就已经足够了，但对一些电路加上更多的并联电容效果可能会更好。并联不同电容值的电容能确保在一个较宽的频率范围内都得到一个很低的交流阻抗。

    在运放的电源抑制（PSR）能力下降的频率范围内，电源旁路尤其重要。电容能够补偿放大器PSR的下降。在很宽的频率范围内，这条低阻通路都能确保噪声不会进入芯片。

    在较低的频率下，较大的电容能提供一条到地的低阻通路。一旦那些电容达到自谐振频率，其电容特性消失，转而变成具有电感特性的元件。这就是为什么使用多个电容并联的主要原因，它们能够在很宽的频率范围内保持一个较低的交流阻抗。

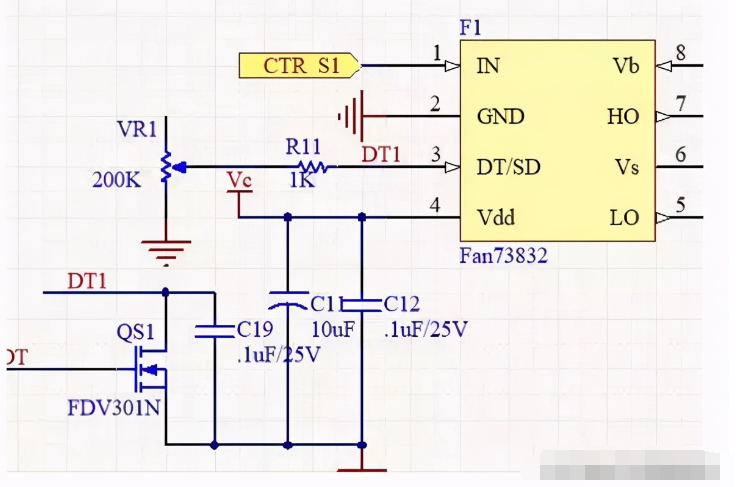

    电源滤波电路中，将0.1uf和10uf的电容并起来使用，有什么作用？
