CST8002D与HAA8002D对比测试
CST8002D与HAA8002D对比测试
测试条件：供电电压5V 负载阻抗4欧姆 采用同一测试PCB板测试
测试设备：音频分析仪ATS-2 直流稳压源PS305 水泥电阻4欧 万用表 示波器
测试人员：张志明
5V下万用表测试HAA8002D静态工作电流2.97毫安，CST8002D静态工作电流5.03毫安。
HAA8002D待机关断电流0.1微安，CST8002D待机关断电流0.1微安。
1 输出功率测试

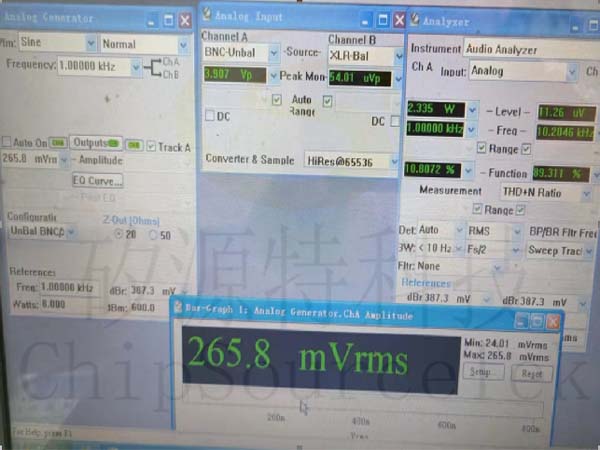

HAA8002D产品5V 4OHM 10% THD时恒定输出功率为2.335瓦，如下图所示：

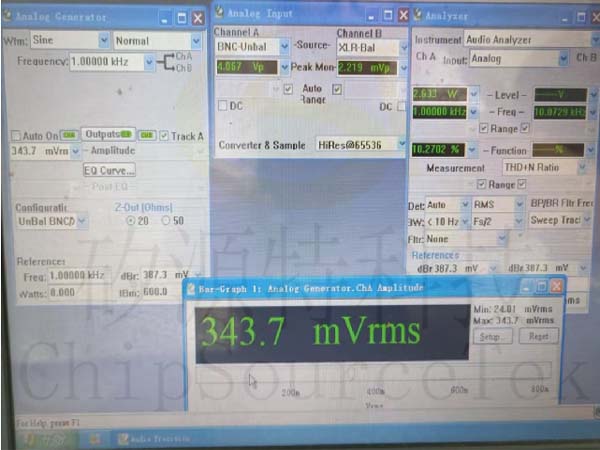

CST8002D产品5V 4OHM 10% THD时恒定输出功率为2.633瓦，如下图所示：
2 谐波失真+噪声（THD+N）测试
用音频分析仪扫描两款产品的THD VS PO曲线，两个产品谐波失真+噪声（THD+N）测试曲线如下图所示：
HAA8002D THD VS PO曲线 (5V 4OHM负载)
.jpg)

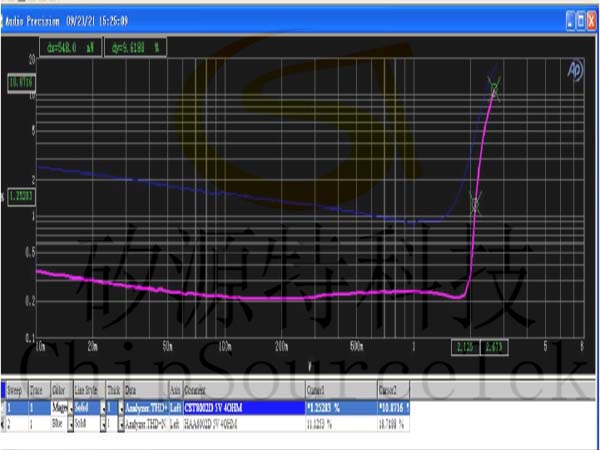

CST8002D THD VS PO曲线 (5V 4OHM负载)
图中上面蓝色曲线为HAA8002D谐波失真+噪声（THD+N）曲线，谐波失真+噪声（THD+N）比较大，基本都在1%以上。用示波器观察，发现该产品小信号时存在明显交越失真的情况。1% THD+N时输出功率仅有1.548瓦，10% THD+N时输出功率仅有2.385瓦。
图中下面粉色曲线为CST8002D谐波失真+噪声（THD+N）曲线，谐波失真+噪声（THD+N）良好，基本都在0.2%左右。用示波器观察，无交越失真的情况。1% THD+N时输出功率达到2.125瓦，10% THD+N时输出功率达到2.673瓦。
3 输出噪声测试

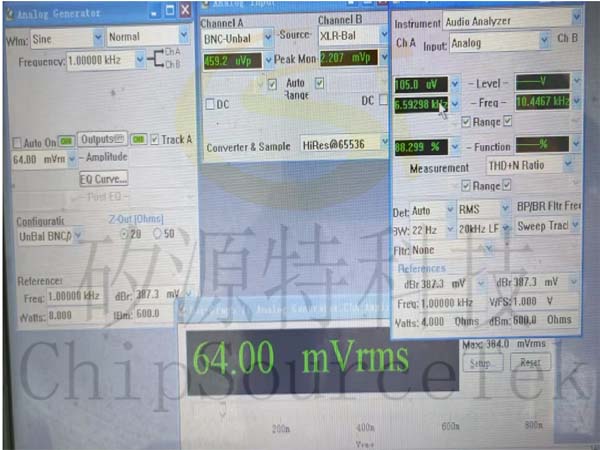

HAA8002D产品输出噪声为105微伏，如下图所示：

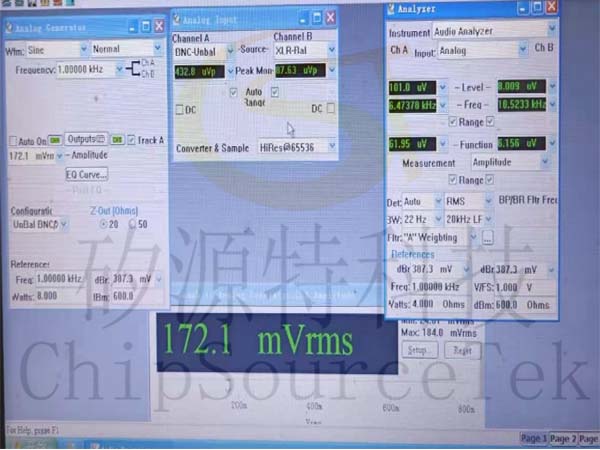

CST8002D产品输出噪声为101微伏，如下图所示：
4对比分析
从HAA8002D产品与CST8002D对比测试结果来分析，HAA8002D输出功率小很多，跟市面上8002B的功率差不多。谐波失真+噪声（THD+N）很大，小信号时存在明显的交越失真。输出噪声两款产品接近。CST8002D功率更大，谐波失真+噪声（THD+N）很小，无交越失真。性能明显优于HAA8002D。
