电源管理芯片有哪些
电源管理芯片（PMIC）是在单片芯片内包括多种电源轨和电源管理功能的bd体育登录入口app下载
，主要功用为在存在多个电源的情况下，选取、分配电力给主系统各部分使用。电源管理芯片种类繁多，大致可归纳为以下几类：
AC/DC调制IC：内含低电压控制电路及高压开关晶体管，实现交直流转换。
DC/DC调制IC：主要用来实现电压转换，如升压/降压变换。
功率因数控制PFC预调制IC：提供具有功率因数校正功能的电源输入电路。
脉冲调制或脉幅调制PWM/PFM控制IC：用于驱动外部开关的脉冲频率调制和/或脉冲宽度调制控制器。
线性调制IC：如线性低压降稳压器（LDO）等，包括正向和负向调节器，以及低压降LDO调制管，在限定电源和供电能力下提供稳定的输出电压。
电池充电和管理IC：包括电池充电、保护及电量显示IC，以及可进行电池数据通讯的“智能”电池IC。
热插板控制IC：免除从工作系统中插入或拔除另一接口的影响。
MOSFET或IGBT的开关功能IC。
此外，bd官方网站登录入口
也是电源管理芯片的一种，它主要是通过电压、电流等信号的调整来驱动电子器件正常运行以及运行控制，包括LED驱动、LCD驱动、电机驱动等。保护芯片则主要负责电路过电压、过电流保护，包括电池充电IC、负载开关等。
电源管理芯片怎么测好坏
要测试电源管理芯片的好坏，可以遵循以下步骤和方法：
观察外在特征：首先，理性观察电源管理芯片的质量标准，包括其外观、标识等，以确保芯片符合基本的质量要求。
进行全面专业测试：选择代表性的规格型号，对电源管理芯片进行全面测试。这包括电气特性测试、功能测试和环境适应性测试。
电气特性测试：包括输入电压范围测试，以确保芯片在不同输入电压下的工作状态正常，并记录输出电压、电流等参数；输出电压精度测试，以确保其符合规格要求；效率测试，在标准输入电压和负载条件下，确保芯片具有较低的能耗。
功能测试：测试芯片的启动与关机功能，确保其正常工作；以及过流保护功能，验证其在过流情况下的保护效果。
环境适应性测试：将芯片置于温度箱中，进行温度循环试验，以检验其在不同温度下的工作稳定性。
选择专业知名品牌：如果完全不了解怎么鉴别电源管理芯片质量，可以选择专业正规品牌来对比，这样能知道哪个品牌更值得信赖，并确保在质量方面具有优势。
使用专业测试工具：在测试过程中，可以使用示波器、多用途电表、负载板、外接电源等工具。示波器可以测量电压、电流和波形等参数；多用途电表可以测量电压、电流、电阻、电容等多个参数；负载板可以模拟真实的负载情况；外接电源可以提供稳定的电压和电流。
电源管理芯片的作用及工作原理
电源管理芯片在电子设备系统中担负着对电能的变换、分配、检测及其他电能管理的职责。它主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。
其作用主要体现在以下几个方面：
节能和延长电池寿命：电源管理芯片可以根据不同的应用场景和负载要求，实现电源的高效管理和控制，以达到节能和延长电池寿命的目的。例如，它可以通过动态调整电源电压和电流等参数，来适应不同的负载要求，从而提高电池使用效率和寿命。
保护系统安全和稳定性：电源管理芯片可以监测电池电量、电源温度、电压和电流等关键参数，以保证系统的安全和稳定性。在电池电量过低或过高、电流过大或过小等情况下，电源管理芯片会自动控制和保护电源系统，防止系统因电源问题而损坏或出现故障。
提高系统效率和性能：电源管理芯片通过优化电源系统的效率和性能，可以提高整个系统的效率和性能。例如，它可以提高电压稳定性，防止电压反向等。
电源管理芯片正常工作电压是多少
电源管理芯片的正常工作电压是根据不同的芯片型号而有所不同。通常，电源管理芯片的工作电压可以在芯片的数据手册中找到。例如，常见的电源管理芯片TL431的工作电压范围是2.5V到36V，其他型号的电源管理芯片可能会有不同的工作电压范围。因此，需要根据具体芯片型号来确定其正常工作电压。
本文将以一颗DC/DC降压电源芯片LM2675为例，看看电源芯片内部结构。
LM2675-5.0的典型应用电路：

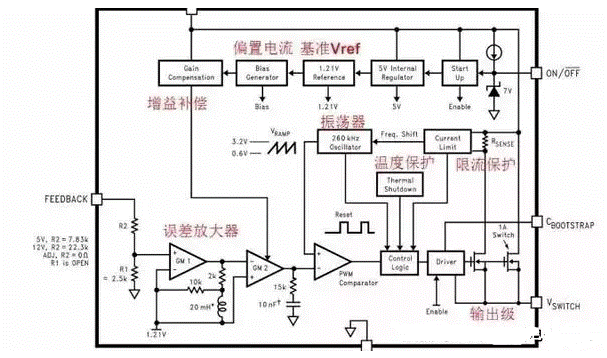

打开LM2675的DataSheet，首先看看框图：
这个图包含了电源芯片的内部全部单元模块。BUCK结构我们已经很理解了，这个芯片的主要功能是实现对MOS管的驱动，并通过FB脚检测输出状态来形成环路控制PWM驱动功率MOS管，实现稳压或者恒流输出。这是一个非同步模式电源，即续流器件为外部二极管，而不是内部MOS管。
其工作原理主要包括以下几个方面：
电源监测：电源管理芯片可以实时监测电源的输入和输出电压、电流、温度等参数，以确保电源工作在安全可靠的范围内。
电源调节：根据系统的需求，电源管理芯片可以对电源进行调节，以确保稳定的电压和电流输出，满足各个部件的供电需求。
电源保护：电源管理芯片可以实现对电源的过流保护、过压保护、过温保护等功能，防止电源因异常情况而损坏，保护系统的稳定运行。
电源管理：通过软件控制，电源管理芯片可以实现对电源的开关、休眠、唤醒等管理功能，以提高系统的能效和使用便利性。
在电源管理芯片的工作原理中，首先需要接收电源输入信号，通常来自于外部电源适配器、锂电池或其他电源源的直流电压。然后，电源管理芯片会对输入的电源信号进行稳压处理，以确保输出电压稳定并适合所需的电路工作。这一稳压处理过程一般通过反馈回路来检测输出电压的实际值，并与期望的输出电压进行比较，实现精确的电压稳定控制。
请注意，不同的电源管理芯片可能具有不同的特性和功能，因此在具体应用中，需要根据实际需求选择合适的电源管理芯片，并参考相关的技术文档和资料，以确保其正确和有效的使用。
|
