接地、EMI和电能质量之间的关系

接地为电磁干扰提供一个低阻抗路径。

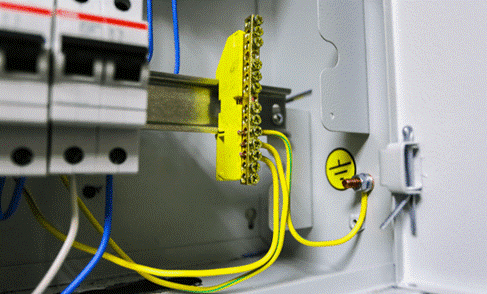

    在讨论电磁兼容 (EMC) 接地之前，我们首先要把它和安全接地区分开来。电磁兼容接地与安全接地是不同的。安全接地是为了保护操作设备的人员。在安全接地中，设备的金属外壳通常与大地的接地线相连，以便短路或故障电流流向大地，而不会伤害用户。然而，EMC 接地的目的是为 EMI 和噪声电流提供一个低阻抗的电流路径。EMC 接地的参照物不一定是大地的接地线，而是屏蔽层或导电平面。

    EMC 接地定义了一个零电压参考，通过低阻抗连接将电路和其他金属外壳及部件与这个参考连接起来。接地结构防止了意外干扰，并减轻了设备对 EMI 的敏感性。在出现传导干扰和抗扰性问题时，接地系统既提供了零电压的接地参考，又为不明显的 EMI 电流提供了阻抗最低的路径。电磁兼容接地结构只能承受 EMI 的噪声电流和故障电流。正确利用接地结构，可以形成一个阻抗足够低的回路来承载 EMI 电流和故障电流，从而控制 EMI 产生的意外电压。

    在目标频率上利用导体搭建接地结构。接地结构的设计重点应该是定义系统频率下的局部零电压参考。

    将接地结构设计为电子电路中大型金属部件的参考接地平面。接地结构的设计不应该与设备屏蔽外壳的设计混为一谈。

    切勿将接地结构设计为承载电路中的相电流或工作电流。流过接地结构的电流会引起磁通量包裹，从而诱发电压。感应电压能够驱动相对于其他部件的接地结构，特别是在高频率下。接地结构的设计只需要承载意外电流。

    了解接地、EMI 和电能质量之间的关系有助于设计人员在电气和电子设备中实现电磁兼容。EMC 设计工程师在产品设计中创建的参考地平面，在消除意外 EMI 和噪声电流方面起着关键作用。
