BTL音频功放IC的自倒相电路分析

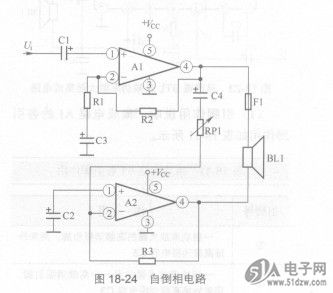

    电路中，bd体育登录入口app下载 Al和A2分别构成BTL功率放大器的两组放大电路，输入信号U经C1耦合，从Al的信号输入引脚①脚送入Al中放大，Al信号输出引脚⑧脚输出信号的一部分经C4耦合和可变电阻器RP1从A2的反相输入引脚②脚送入A2的内电路中进行放大，从其    ④脚输出。Al和A2的④脚是这一放大器的两个信号输出引脚。

    电路中Al的信号输出引脚④脚与Al的信号输入引脚①脚信号相位相同，A2的反相信号输入引脚②脚与A2的信号输出引脚④脚信号相位相反，这样Al的信号输出引脚④脚和A2的信号输出引脚④脚信号相位相反。

    调整可变电阻器RP1的阻值大小，可以改变送入bd体育登录入口app下载 A2的反相信号输入引脚②脚的信号大小。通过调整可变电阻器RP1的阻值，使输入bd体育登录入口app下载 A2的反相信号输入引脚（勤跚拘信号与输入Al信号输入引脚①脚的信号大小相等。
