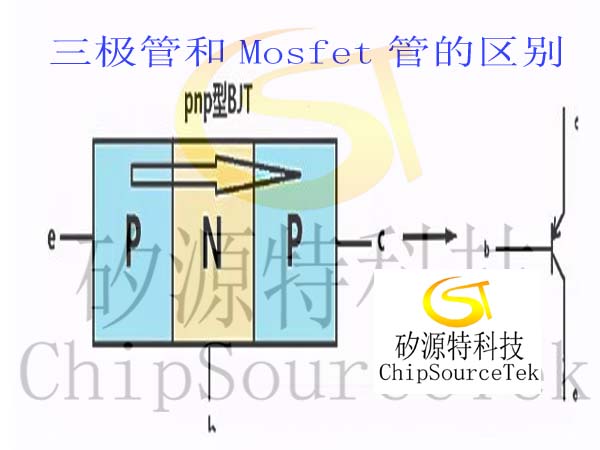

三极管和Mosfet管的区别

发布日期:2023-01-09 点击次数:1425
    “双极型管是电流控制器件(通过基极较小的电流控制较大的集电极电流),MOS管是电压控制器件(通过栅极电压控制源漏间导通电阻)。”
    1、工作性质:三极管用电流控制,MOS管属于电压控制.
    2、成本问题:三极管便宜,mos管贵。
    3、功耗问题:三极管损耗大。
    4、驱动能力:mos管常用来电源开关,以及大电流地方开关电路。
    三极管比较便宜,用起来方便,常用在数字电路开关控制。
    MOS管用于高频高速电路,大电流场合,以及对基极或漏极控制电流比较敏感的地方。
    MOS管不仅可以做开关电路,也可以做模拟放大,因为栅极电压在一定范围内的变化会引起源漏间导通电阻的变化。
二者的主要区别就是:
    双极型管是电流控制器件(通过基极较小的电流控制较大的集电极电流),MOS管是电压控制器件(通过栅极电压控制源漏间导通电阻)。
    MOS管(场效应管)的导通压降下,导通电阻小,栅极驱动不需要电流,损耗小,驱动电路简单,自带保护二极管,热阻特性好,适合大功率并联,缺点开关速度不高,比较昂贵。
    三极管开关速度高,大型三极管的Ic可以做的很大,缺点损耗大,基极驱动电流大,驱动复杂。
    一般来说低成本场合,普通应用的先考虑用三极管,不行的话考虑MOS管。
    实际上说电流控制慢,电压控制快这种理解是不对的。要真正理解得了解双极晶体管和mos晶体管的工作方式才能明白。
    三极管是靠载流子的运动来工作的,以npn管射极跟随器为例,当基极加不加电压时,基区和发射区组成的pn结为阻止多子(基区为空穴,发射区为电子)的扩散运动,在此pn结处会感应出由发射区指向基区的静电场(即内建电场),当基极外加正电压的指向为基区指向发射区,当基极外加电压产生的电场大于内建电场时,基区的载流子(电子)才有可能从基区流向发射区,此电压的zui小值即pn结的正向导通电压(工程上一般认为0.7v)。但此时每个pn结的两侧都会有电荷存在,此时如果集电极-发射极加正电压,在电场作用下,发射区的电子往基区运动(实际上都是电子的反方向运动),由于基区宽度很小,电子很容易越过基区到达集电区,并与此处的PN的空穴复合(靠近集电极),为维持平衡,在正电场的作用下集电区的电子加速外集电极运动,而空穴则为pn结处运动,此过程类似一个雪崩过程。集电极的电子通过电源回到发射极,这就是晶体管的工作原理。
    三极管工作时,两个pn结都会感应出电荷,当做开关管处于导通状态时,三极管处于饱和状态,如果这时三极管截至,pn结感应的电荷要恢复到平衡状态,这个过程需要时间。而mos三极管工作方式不同,没有这个恢复时间,因此可以用作高速开关管。
    (1)场效应管是电压控制元件,而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管。
    (2)场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电。被称之为双极型器件。
    (3)有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好。
    (4)场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管在大规模bd体育登录入口app下载 中得到了广泛的应用。
    (5)场效应晶体管具有较高输入阻抗和低噪声等优点,因而也被广泛应用于各种电子设备中。尤其用场效管做整个电子设备的输入级,可以获得一般晶体管很难达到的性能。
    (6)场效应管分成结型和绝缘栅型两大类,其控制原理都是一样的。
其他比较:
    1、三极管是双极型管子,即管子工作时内部由空穴和自由电子两种载流子参与。
    场效应管是单极型管子,即管子工作时要么只有空穴,要么只有自由电子参与导电,只有一种载流子。
    2、三极管属于电流控制器件,有输入电流才会有输出电流。
    场效应管属于电压控制器件,没有输入电流也会有输出电流。
    3、三极管输入阻抗小,场效应管输入阻抗大。
    4、有些场效应管源极和漏极可以互换,三极管集电极和发射极不可以互换。
    5、场效应管的频率特性不如三极管。
    6、场效应管的噪声系数小,适用于低噪声放大器的前置级。
    7、如果希望信号源电流小应该选用场效应管,反之则选用三极管更为合适。
