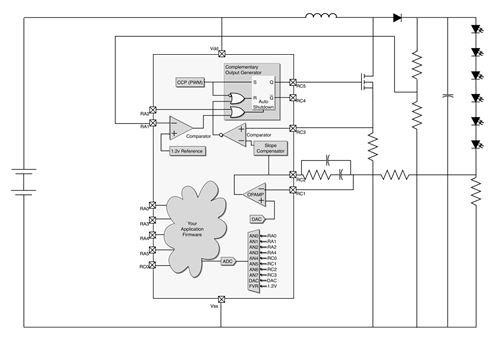

LED串中升压电源调节电流的示例

    在此配置中，外设配置为产生大多数电流模式的固定频率电源。COG是互补输出发生器。其功能是通过上升沿和下降沿输入构成的可编程死区生成互补输出。CCP配置为生成可编程的频率上升沿。当电流超出斜率补偿器的输出时，比较器C1生成下降沿。CCP可与C1结合来产生占空比。一些拓扑（如升压、反激或SEPIC）需要占空比。运放OPA用于提供反馈和补偿。图中由DAC为运放提供参考电压，但如果不需要可编程电压，固定电压参考（FVR）也可用于为运放提供参考电压。斜率补偿器可通过比较器或COG复位。其工作原理是使用可编程灌电流来使预充电到其输入（此例中为OPA）所设置电平的电容衰减。这种电源配置非常易于使用。下面是LED串中升压电源调节电流的示例。
