三端稳压集成应用电路介绍

     注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。一般 三端集成稳压电路的ZX输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经 变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些 。

    在实际应用中， 应在三端集成稳压电路上安装足够大的散热器 （当然小功率的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。

     当制作中需要一个能输出1．5A以上电流的稳压电源，通常采用 几块三端稳压电路并联起来，使其ZD输出电流为N个1．5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

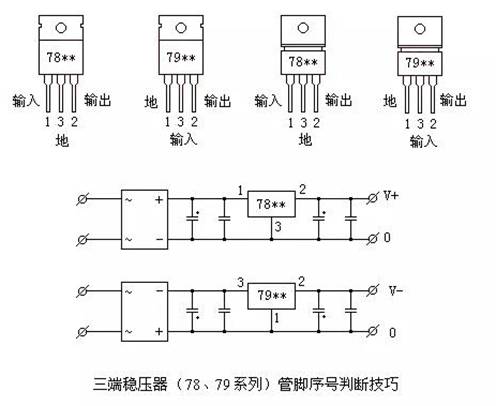

    在 78 ** 、 79 ** 系列三端稳压器中Z常应用的是 TO-220 和 TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样标注便于记忆。引脚 ①为Z高电位，③脚为Z低电位，②脚居中。从图中可以看出，不论正压还是负压，②脚均为输出端。对于 78**正压系列，输入是Z高电位，自然是①脚，地端为Z低电位，即③脚，如附图所示。对与79**负压系列，输入为Z低电位，自然是③脚，而地端为Z高电位，即①脚，如附图所示。此外，还应注意，散热片总是和Z低电位的第③脚相连。这样在78**系列中，散热片和地相连接，而在79**系列中，散热片却和输入端相连接。
