反馈路径的布线

正如在“升压型DC/DC转换器的电流路径”中所提到的，升压型DC/DC转换器的PCB板布局中的电路布线会有两种路径，一种是会流过与输入和输出相关的大电流，而另一种只会流过用来实现控制的小电流。

通常，只有少量电流流过的路径是信号系统的路径。其中包括可将输出电压反馈至FB（Feedback）引脚的反馈路径的布线，还包括（因电源IC而异）到控制ON/OFF的使能和Shutdown引脚等的信号路径的布线。

在对信号系统进行布线时，需要特别注意的是反馈路径的布线。反馈路径的布线是将输出电压从输出线反馈到FB引脚以稳定输出电压的布线，由于通过用来设置输出电压的分压电阻器连接到IC内部的误差放大器的输入端，因此是阻抗较高的线路。

如果线路的阻抗高，就容易受噪声干扰，而如果反馈路径的布线受到噪声干扰，则输出电压将产生误差，可能会导致工作变得不稳定。

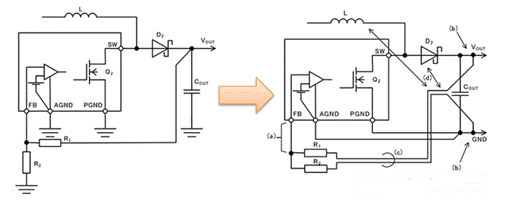

关于反馈路径的布线，请注意以下几点。左侧电路图单纯是表示连接的电路图，右侧电路图是标出了与（a）～（d）四个注意点相对应的位置和布线的示意图。

（a）输入反馈信号的IC的FB引脚通常阻抗较高，该FB引脚与R1和R2的电阻分压电路通过短线连接。

（b）检测输出电压的位置连接于输出电容器COUT的两端或输出电容器之后。

（c）电阻分压电路的布线要平行且接近，这样抗噪性能更好

（d）布线要远离电感L和二极管D2。请勿在电感和二极管的正下方布线，请勿与电力系统的布线并行布线。同样适用于多层PCB。

关键要点

在升压型DC/DC转换器的PCB板布局中，反馈路径的阻抗高，容易受噪声干扰。

升压型DC/DC转换器的PCB板布局中，如果反馈路径的布线受到噪声干扰，则输出电压可能会产生误差，或运行可能会变得不稳定。

在升压型DC/DC转换器的PCB板布局中，进行反馈路径布线时，请注意本文中的四点注意事项。
