过压保护的撬棍电路

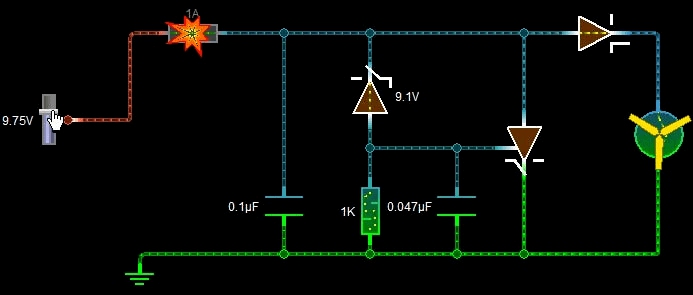

    蓝色探针部分为输入电压，电路的目的是在供电电压超过9.1V时切断电源。其中每一部分的作用我们在下方的原理中讲。

    撬棍电路会监控输入电压，当其超过限定值时，会产生短路电流使保险丝熔断。一旦保险丝熔断则电源与负载断开，从而预防高电压的伤害。电路会在电源线上产生短路，就像是撬棍掉在了电源线之间一样，所以叫做撬棍电路。

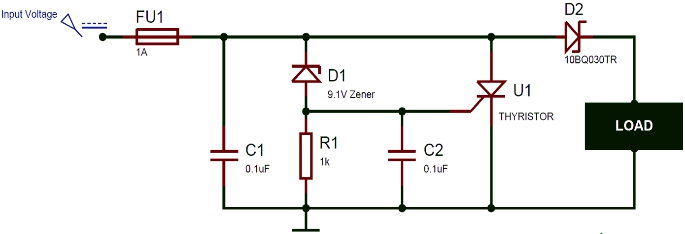

    而何种电压下产生短路则取决于齐纳电压。电路由一个晶闸管构成，晶闸管会直接连在输入电压和地之间，但晶闸管因为门极接地所以默认为关断状态。当输入电压超过齐纳电压后，齐纳二极管导通，因此电压加到晶闸管门极，使得输入电压与地之间产生短路。短路会从电源中产生庞大的电流，从而熔断保险丝，使得负载与电源断开。
