按键波形抓取
发布日期:2024-02-07
点击次数:284
今天心血来潮，突然想看看按键按下和释放的波形是什么样子，用的示波器是普源500M带宽的DS4054A，电路就是简单的一个电阻和按键串联到地。
检测波形的过程发现，我每次按键立马松手的低电平最短保持时间是50ms。当然者只是一个参考值，根据开关质量的不一样，个人反应速度不一样，低电平最短保持时间也会不一样，网上流行的说法是:按键一次闭合最短的时间大概是120ms左右，参考资料见文章最后。

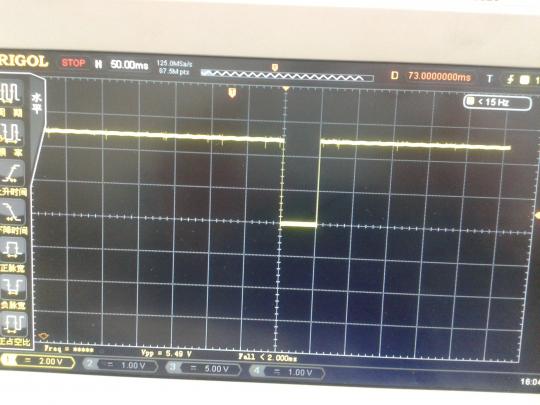

我测试的最短低电平保持时间如下，为50ms：
每格50ms

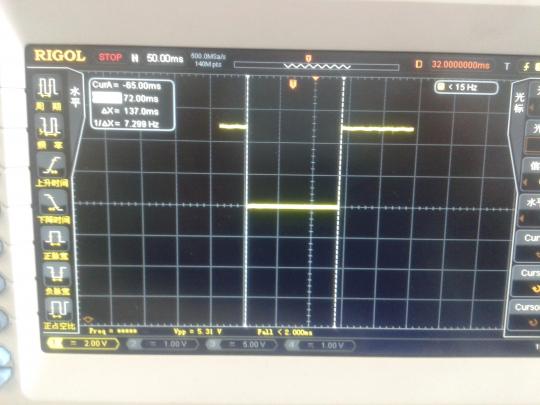

普通速度按键波形，低电平保持时间137ms：
读数参考示波器左上角参数
在测试的过程中发现，按键按下的波形抖动要小于按键释放时的抖动时间和抖动程度，故只抓取了两次按键释放的波形。

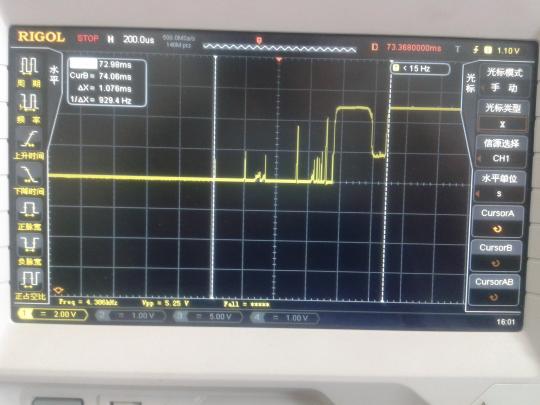

从图中可以看出按键释放时抖动时间为1.076ms

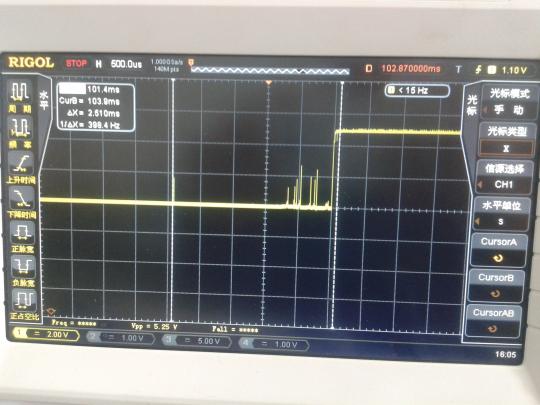

另外一次按键释放时的抖动，先出现了尖刺，相隔1.5ms左右又出现了连续抖动，总抖动时间为2.510ms。
从测试结果看，如果想要按键快速响应，可以按抖动时间5—8ms处理，按键最短低电平保持时间30ms处理。这里的30ms包含了按下和释放的抖动时间，即认为可靠的低电平只有14-20ms处理。
关于本文的说明：由于示波器的带宽和上升时间限制，可能不能更好的记录按键波形抖动情况，不过对于按键抖动的处理，时间精度已经足够了。
|
