IP2363概述：
IP2363是一款集成 PD3.0 和 DP&DM 输入快充协议和同步升降压转换器的锂电池充电管理芯片，充电功率高达 30W；
IP2363支持 2/3/4/5 节串联电芯，可通过外接电阻设置选择电池串联节数；
IP2363内置 IC 温度、电池 NTC 温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。
IP2363断开充电器后进入低功耗模式，待机电流降低到 5μA。进入低功耗模式后，插入充电器可自动唤醒充电。
IP2363内置 14bit ADC，可以精确测量输入电压和电流，电池电压和电流等。可通过 I2C 获取IP2363 充电电压、充电电流等信息。
IP2363支持2个充电指示灯，可显示充电状态。
IP2363特性：
充电规格
集成BUCK-BOOST升降压功率NMOS驱动
充电功率最大 30W
自适应充电电流调节
外接电阻设置电池串联节数：2/3/4/5
外接电阻可设置最大充电功率，最大支持30W充电
支持输入充电电压范围5~20V
支持电池类型三元锂电池（4.20V）和磷酸铁锂电池（3.65V）
快充规格
集成PD3.0 UFP协议
集成DP&DM输入快充协议
其他功能
2/1LED充电指示灯
IP2363_I2C定制型号支持I2C功能
待机功耗5μA
EN复位功能
多重保护、高可靠性
输入过压、欠压保护
电池过充、过流保护
IC过温保护
充电电池温度 NTC 保护
ESD 4KV，输入（含 CC1/CC2 引脚）耐压30V
封装规格：5mm × 5mm 0.5pitch QFN32
IP2363应用：
大功率音箱、电动工具等 2~5 串电池设备

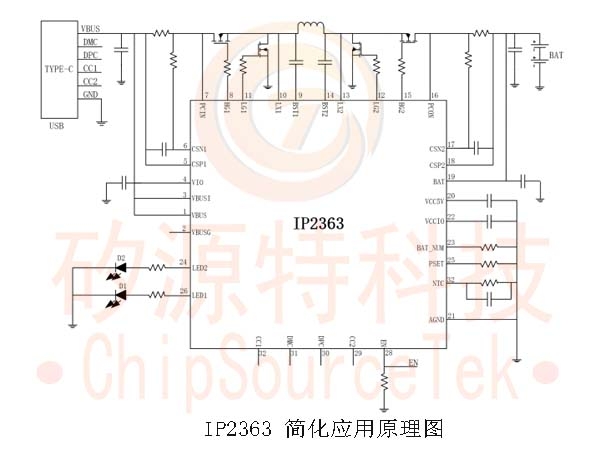

IP2363简化应用原理图：

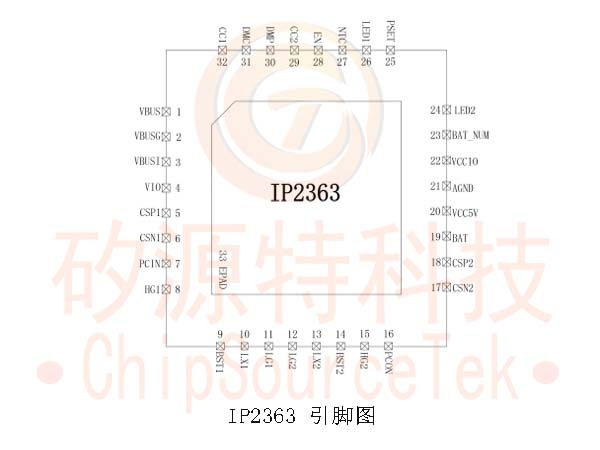

IP2363引脚定义：
IP2363芯片内部框图：

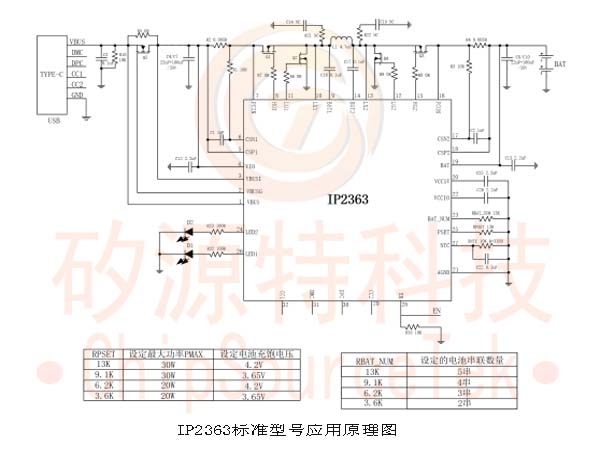

IP2363应用原理图：
