NY8LP10A概述:
NY8LP10A爲高性能8位元65C02微控制器附加LCD驅動和Buzzer播放功能，三組8位元timer / counter，16根I/O。ROM部份為崁入式EPROM架構的OTP IC(One Time Programmable)。LCD驅動單元除控制面板功能之外，還內建按鍵偵測功能。
MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode (Sleep Mode)來有效減少功耗。
NY8LP10A特性：
寬廣的工作電壓範圍：
1.5V应用，1.1V~3.6V@System clock ≤ 500KHz;
3.0V应用，1.8V~3.6V@System clock ≤ 4MHz。
16K-Byte OTP ROM。
128-Byte RAM。
LCD 點數 (COM x SEG)：6 x 30。
16 GPIO，其中7根和LCD SEG共用。
雙時脈振盪：系統時鐘可自由選擇高速或低速。
高速振盪: IOSC4M / IOSC2M / IOSC500K
低速振盪: IOSC32K / XTAL32K。
內建高精準振盪線路(+/- 1.5%)。
四種工作模式可有效省電減少功耗：
Normal mode、Slow mode、Standby mode 及 Halt mode。
Normal mode下CPU clock 速度可程式化：
可設定為高速振盪的 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128。
3組8位元Timer，可應用於1通道或2通道Buzzer或RFC等等應用。
支援大多數LCD顯示：
1/2, 1/3 bias。
1/2, 1/3, 1/4, 1/5, 1/6 duty。
內建Charge pump升壓供應LCD顯示。
1.5V應用的內部RC振盪器模式，LCD幀速率最小值為42Hz。
COM & SEG 可設定成LED sink / drive功能。
LCD支援Matrix key功能，input & output起始位置可在組態中設定。
Serial peripheral interface (SPI) Master mode可存取SPI元件。
EL驅動功能，可設定頻率和佔空比。
RFC功能，可用於温度、濕度偵測應用。
完整的系統保護，Watch-dog reset看門狗重置功能及external reset pin外部重置腳。
内建1.1V或1.85V低電壓偵測。
彈性化的I/Os設定：floating 輸入、pull-low 輸入、CMOS 輸出、open-drain 輸出。
紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
1或2通道Buzzer。
7種中斷模式。
LCD點數組合：
|
COMMON
|
SEGMENT
|
DOTS
|
|
6
|
30
|
180
|
|
5
|
31
|
155
|
|
4
|
32
|
128
|
|
3
|
32
|
96
|
|
2
|
32
|
64
|

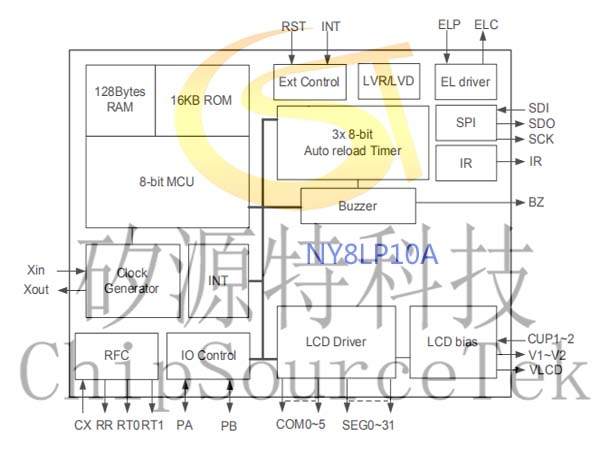

NY8LP10A BLOCK DIAGRAM
NY8LP10A PAD DESCRIPTION
NY8LP10A PAD DESCRIPTION

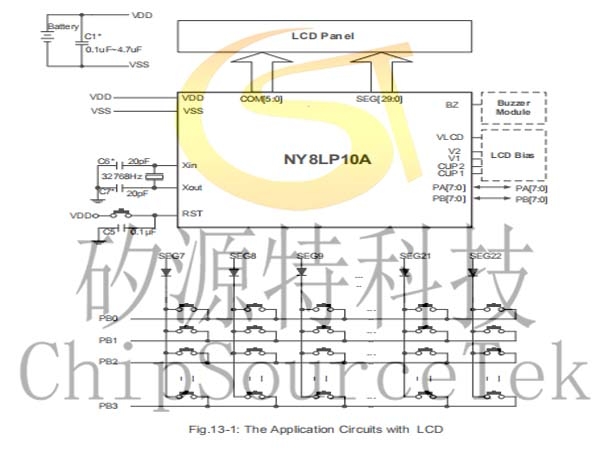

NY8LP10A APPLICATION CIRCUITS
Application Circuit

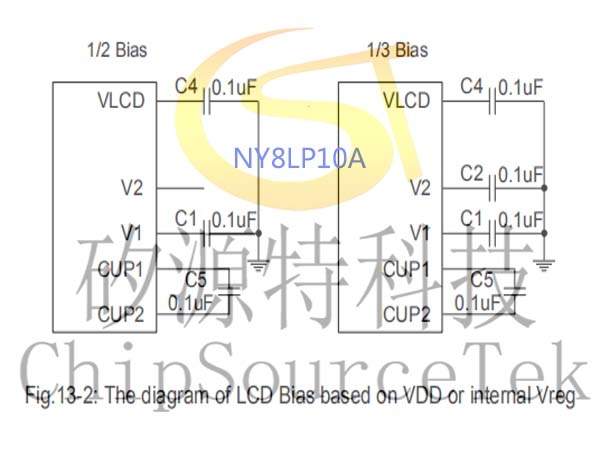

LCD Bias (VDD for VLCD/V2/V1 or internal Vreg for V1)

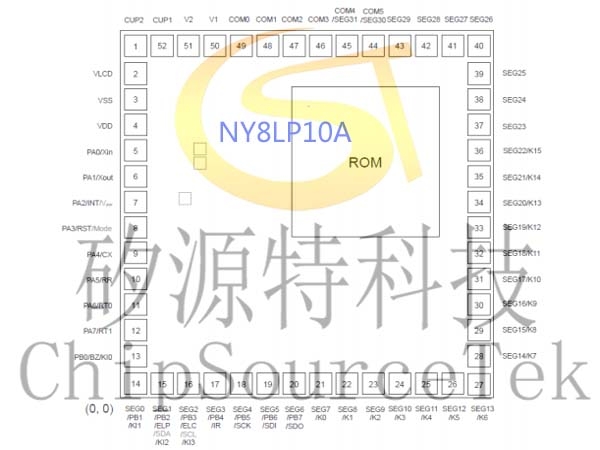

NY8LP10A DIE PAD DIAGRAM
