SC61CXX概述：
SC61C系列是一款高精度、低功耗的电压检测器芯片，并采用了CMOS生产工艺和激光微调技术。SC61C系列受温度漂移特性的影响很小，电压检测精度很高。SC61C系列有CMOS和N沟道开漏两种输出模式供选择。
SC61CXX特性：
低功耗：典型值 2.0uA
宽工作电压范围：1.5V～12V
低温漂检测电压：典型值±50pp m/℃
输出形式：N 沟道开漏输出，CMOS 输出
内置滞后特性
高精度电压值检测：±3％
检测电压：2.0V—5.0V，每0.1V步进
小体积封装：SOT23-3、SOT89-3、TO92
SC61CXX应用：
电池检测器，电平选择器
掉电检测器
微机复位
非易失性 RAM 信号存储保护器
电池存储备份

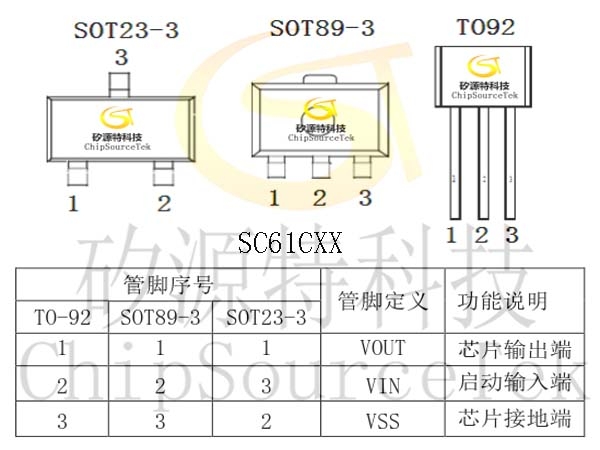

SC61CXX封装形式和管脚定义功能：

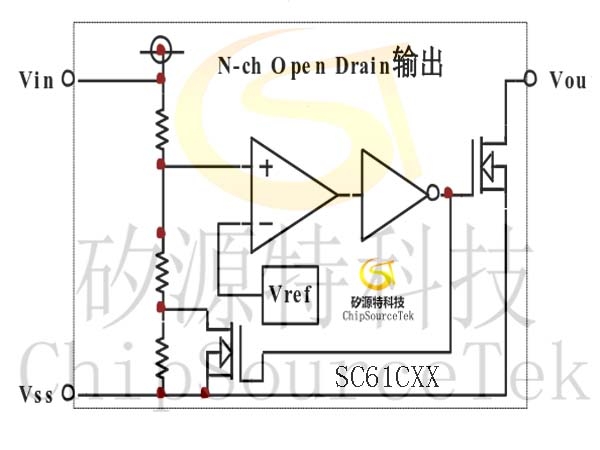

SC61CXX功能框图：
SC61CXX产品订购信息：
SC61C ①②③④⑤⑥⑦
|
符号
|
描述
|
符号
|
描述
|
|
①
|
输出形式：
C=CMOS
N=N-ch open drain
|
⑥
|
封装形式：
M=SOT-23-3L
P=SOT-89-3L
N=SOT-343
T=TO-92(标准)
L=TO-92(客户定义)
|
|
②③
|
检测电压：
例如：10=1.0V
50=5.0V
|
||
|
④
|
输出延时：
0=没有延时
|
⑦
|
产品包装卷带信息：
R=卷带方向(正向)
L=卷带方向(反向)
H=Paper Type(TO-92)
B=Bag(TO-92)
|
|
⑤
|
检测精度：
2=with±2%
|

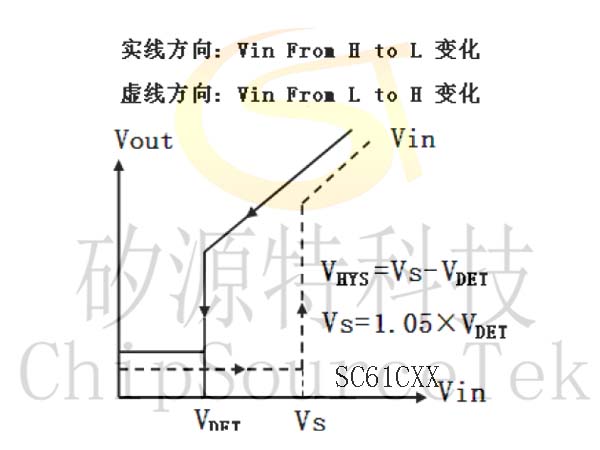

SC61CXX内置滞后特性：

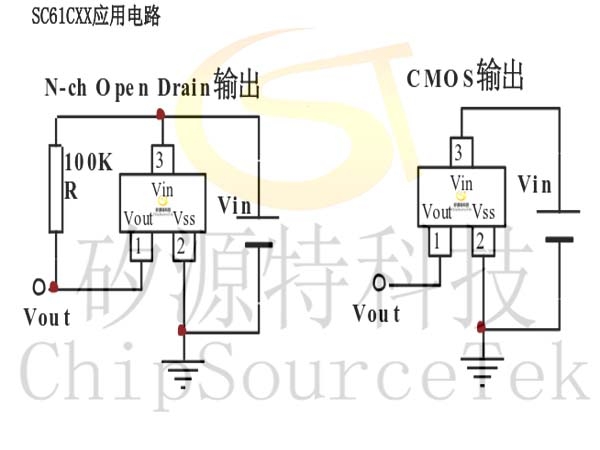

SC61CXX应用电路：
