ME6219概述：
ME6219是一款300mA，超低噪声，超快响应LDO线性稳压器。
ME6219系列是以CMOS工艺制造的高精度，低噪音，超快响应低压差线性稳压器。这系列的稳压器内置固定的叁考电压源，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，低输出噪音，超快响应低压差的性能。
ME6219兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF的By-pass电容，更能节省空间。其极佳的高速响应特性能应付负载电流的波动，所以特别适合使用於手持及射频产品上。通过控制芯片上的CE脚可将输出关断，在关断后的功耗只有1μA以下。
ME6219特性：
高精度输出电压：±2%
输出电压：1.2V~5.0V
工作电压：2.0V ~ 6.5V
静态电流(Typ.=65μA)
极低的关断电流(Typ.=0.1μA)
带载能力强：当Vin=4.3V且Vout=3.3V时Iout=300mA
高纹波抑制比 62dB@1KHz
输入稳定性好：Typ.0.05%/V
低输出噪音50μVrms
ME6219应用：
手机
无绳电话设备
照相机
蓝牙及其他射频产品
ME6219封装型式：
3-pin SOT-23-3， SOT-89-3
5-pin SOT-23-5

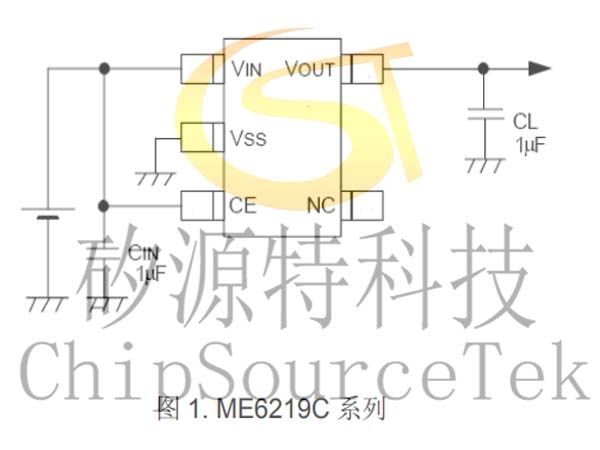

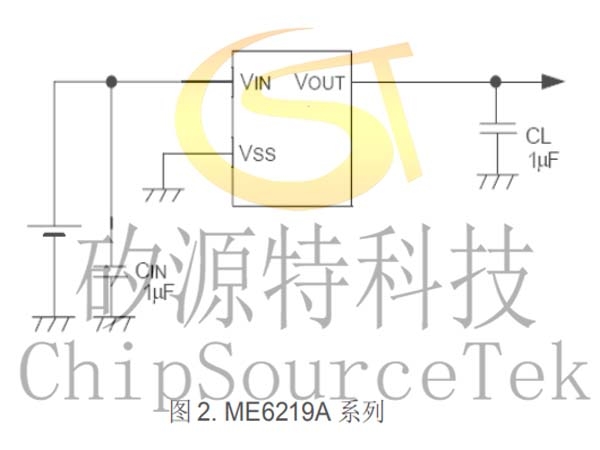

ME6219典型应用电路图：

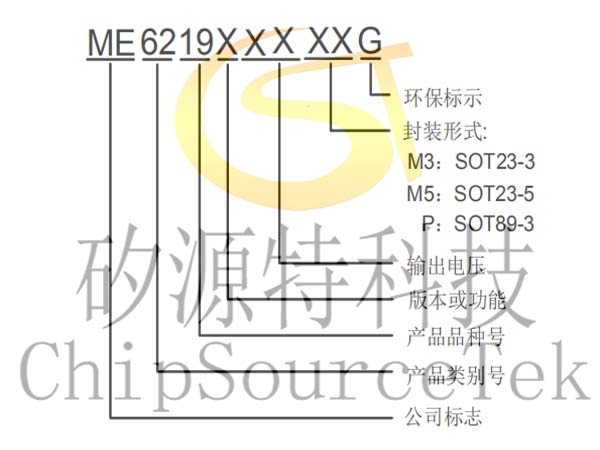

ME6219选购指南：
|
产品型号
|
输出电压值
|
封装
|
CE 端
|
特点
|
|
ME6219A12M3G
|
VOUT =1.2V
|
SOT23-3
|
无
|
|
|
ME6219A12PG
|
VOUT =1.2V
|
SOT89-3
|
||
|
ME6219C33M5G
|
VOUT =3.3V
|
SOT23-5
|
有
|
输出端开启或关断控制
|
目前此产品的电压值有：1.2V，1.8V，2.5V，2.8V，3.0V，3.3V。
如需其他电压值或封装形式，请联系我司销售人员
ME6219脚位图：
ME6219脚位功能说明：
ME6219功能框图：
ME6219A 系列
|
引脚号
|
符号
|
引脚描述
|
|
|
SOT-23-3
|
SOT-89-3
|
||
|
1
|
1
|
Vss
|
接地引脚
|
|
2
|
3
|
Vout
|
电压输出端
|
|
3
|
2
|
Vin
|
电压输入端
|
ME6219C 系列
|
引脚号
|
符号
|
引脚描述
|
|
SOT-23-5
|
||
|
1
|
Vin
|
电压输入端
|
|
2
|
Vss
|
接地引脚
|
|
3
|
CE
|
使能端
|
|
4
|
NC
|
空
|
|
5
|
Vout
|
电压输出端
|
ME6219功能框图：
