发布日期:2022-09-07 点击次数:1760

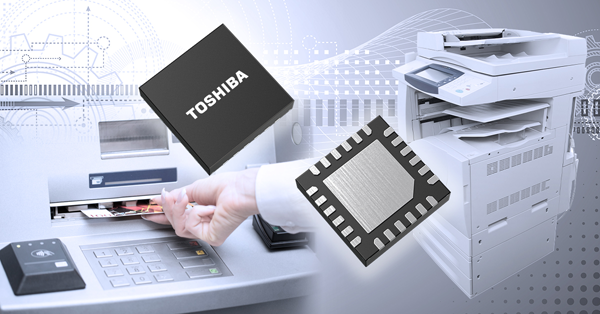

东芝电子元件及存储装置株式会社（“东芝”）宣布，推出其步进电机驱动IC产品线的新成“TB67S549FTG”。这是一款采用小型封装的步进电机驱动IC，内置恒流控制功能，无需借助外部电路元件。新款驱动IC有助于节省电路板空间，适用于办公自动化和金融设备等工业设备。该产品于今日开始出货。

TB67S549FTG的输出功率晶体管采用东芝的DMOS FET[1]，绝对最大额定电机输出电压为40V，绝对最大额定电机输出电流为1.5A[2]。该产品采用QFN24封装，与采用QFN32封装的东芝现行产品TB67S539FTG相比，贴装面积缩小了36%左右。这有助于节省电路板空间。

此外，这款新驱动内置恒流电机控制所需的电流检测部件，电荷泵电路无需外部电容器。这样将减少外部电路元件，进而节省电路板空间。

TB67S549FTG支持4.5V至33V的电机供电电压，睡眠模式下电流消耗为1μA，可广泛应用于12V／24V供电应用。

东芝将继续开发适用于多类应用的产品，提供有助于简化用户设计、节约电路板面积并降低总成本的整体解决方案。

Ø 应用：

- 打印机

- 多功能打印机（MFP）

- 自动取款机（ATM）

- 外币兑换机

- 监控摄像头

- 投影仪

Ø 特性：

- 小型QFN24封装：4.0mm×4.0mm（典型值）

- 恒流电机控制无需外部电流检测电阻。

- 电荷泵电路无需外接电容。

- 低功耗：睡眠模式IM1＝1μA（最大值）

Ø 主要规格：

（除非另有说明，Ta＝25℃）

器件型号			TB67S549FTG
工作电压范围	电机电源VM（V）	@Ta＝-20℃至85℃	4.5至33
绝对最大额定值	电机输出电压VOUT（V）		40
	电机输出电流IOUT（A）		1.5
支持的电机类型			双极步进电机
漏极和源极之间的输出晶体管导通电阻（高边＋低边）RON(D-S)典型值（Ω）		@VM＝24V，Tj＝25℃，IOUT＝2.0A	1.2
功耗IM1最大值（μA）		@休眠模式	1
安全功能			过流检测、热关断、欠压锁定
封装	名称		QFN24
	尺寸典型值（mm）		4.0×4.0
库存查询与购买			在线购买
