TP4055C产品简介:
TP4055C是一款完整的单节锂电池充电器，兼容大小30mA-600mA充电电流。采用涓流、恒流、恒压控制，SOT23-5封装与较少的外部元件数目使得TP4055C成为便携式应用的理想选择。TP4055C可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压4.2V/4.35V/4.4V。充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后，充电电流降至设定值1/10，TP4055C将自动终止充电。
当输入电压（交流适配器或USB电源）被拿掉时，TP4055C自动进入一个低电流状态，电池漏电流在1μA以下。TP4055C的其他特点包括欠压闭锁、自动再充电、输入过压保护和一个用于指示充电状态的引脚。
TP4055C特点:
* 宽电源输入(Vcc加串1R电阻可提高至12V插拔不坏)；
* 输入电压6.7V时芯片OVP保护；
* 兼容大小30mA-600mA的可编程充电电流；
* 2.9V涓流充电器件版本；
* 30%涓流充电；
* 软启动限制了浪涌电流；
* 具有可在无过热危险的情况下实现充电速率最大化的热调节功能；
* 带涓流、恒流、恒压控制；
* 可直接从USB端口给电池充电；
* 精度达到±1%的预设充电电压；
* 用于单节锂离子电池；
* 电池4.1V自动再充电；
* 1个充电状态开漏输出引脚；
* C/10充电终止；
* 待机模式下的供电电流为90μA；
* 采用5引脚SOT-23封装。
TP4055C应用:
微型锂电池、充电座
GPS 定位器
蓝牙应用
电子烟应用

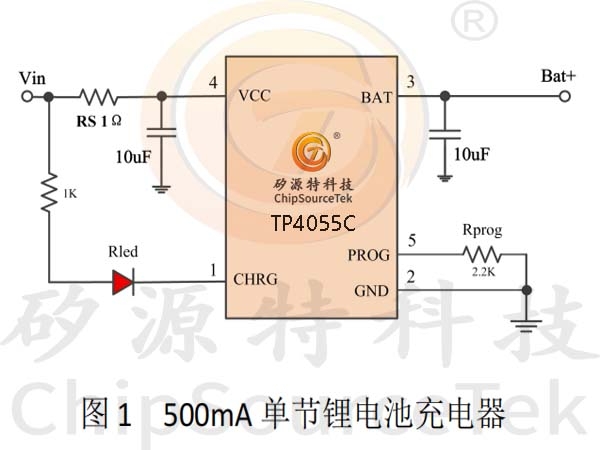

TP4055C典型应用：
注：Vcc接RS 1Ω耗散电阻，可获得较大的充电电流，又可提高整机的可靠性。阻值根据实际情况选取（0.5-1Ω）。

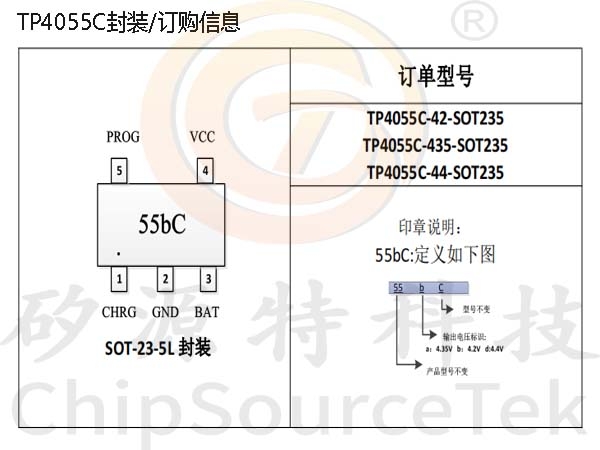

TP4055C封装/订购信息:

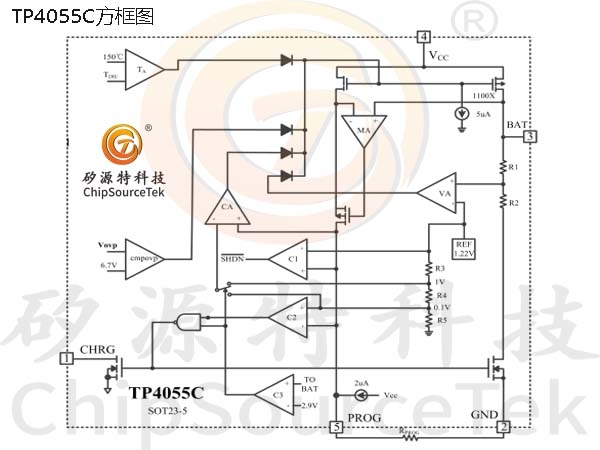

TP4055C方框图:
TP4055C PCB走线参考图：
