CN3302是一款工作于2.7V到6.5V的PFM升压型双节电池充电控制bd体育登录入口app下载 。CN3302采用恒流和准恒压模式(Quasi-CVTM))对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。

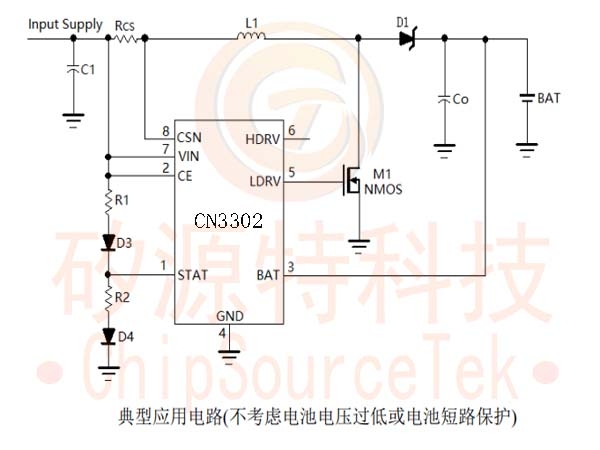

    当接通输入电源后，CN3302进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到内部设置的8.4V(典型值)时，CN3302进入准充电模式，以较小电流对电池充电。只有当BAT管脚电压第二次达到8.4V时，充电过程才结束，片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，CN3302再次进入充电状态。

    CN3302最高工作频率可达1MHz，工作温度范围从－40℃到＋85℃。

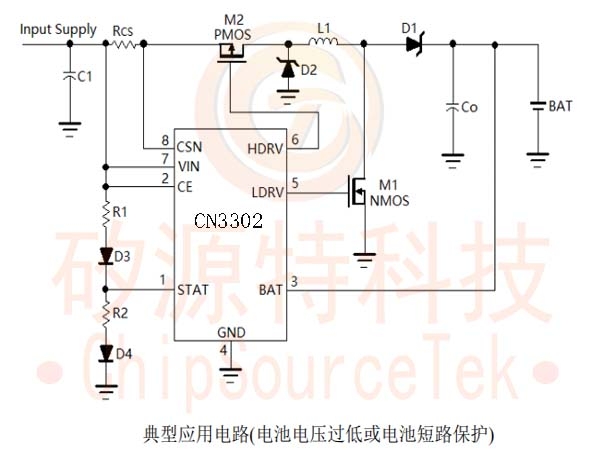

    当电池电压低于输入电压或电池短路时，CN3302在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。

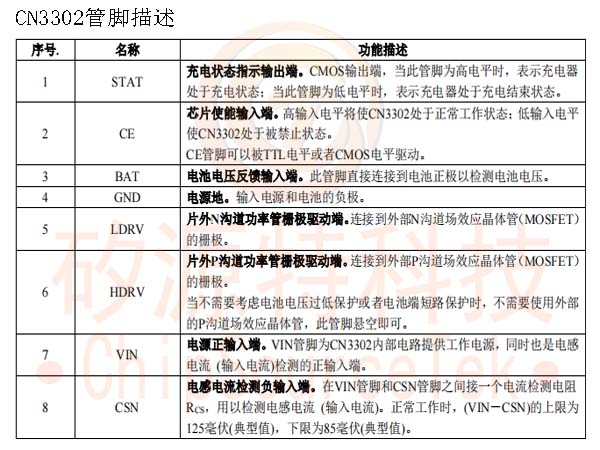

    其他功能包括芯片使能输入，状态指示输出端等。

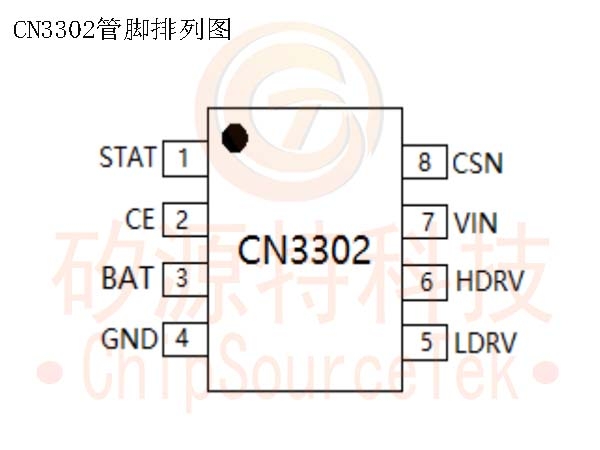

    CN3302采用8管脚的SOP8封装。
