CST118SS概述：
CST118SS单通道直流正反转马达驱动器，是一颗单通道内置功率MOS全桥bd官方网站登录入口 ，适用于电动牙刷，玩具，成人用品，车载支架.
CST118SS是一颗单通道内置功率MOS全桥bd官方网站登录入口 ，有驱动前进、后退、停止及刹车功，有内置迟滞热效应过流保护功，低导通电阻（1.6Ω），最大连续输出电流可达 1.2A峰值 2.0A ，无需外围滤波电容，
CST118SS提供SOP8封装
CST118SS(停产)(stop production) 推荐使用CST6118，CST6118 is recommended
CST118SS特性：
CST118SS是一颗单通道内置功率MOS全桥bd官方网站登录入口
CST118SS单通道直流正反转马达驱动器，是一颗单通道内置功率MOS全桥bd官方网站登录入口 ，适用于电动牙刷，玩具，成人用品，车载支架.
CST118SS是一颗单通道内置功率MOS全桥bd官方网站登录入口 ，有驱动前进、后退、停止及刹车功，有内置迟滞热效应过流保护功，低导通电阻（1.6Ω），最大连续输出电流可达 1.2A峰值 2.0A ，无需外围滤波电容，
CST118SS提供SOP8封装
CST118SS(停产)(stop production) 推荐使用CST6118，CST6118 is recommended
CST118SS特性：
CST118SS是一颗单通道内置功率MOS全桥bd官方网站登录入口
有驱动前进、后退、停止及刹车功能
有内置迟滞热效应过流保护功能
低导通电阻（1.6Ω）
最大连续输出电流可达 1.8A,峰值 2.5A
无需外围滤波电容
CST118SS提供SOP8封装
CST118SS应用：
玩具马达驱动
成人情趣用品
电动牙刷
车载支架
智能洗手液
洁面仪驱动
遥控车
等等正反转的应用
CST118SS应用：
玩具马达驱动
成人情趣用品
电动牙刷
车载支架
智能洗手液
洁面仪驱动
遥控车
等等正反转的应用
CST118SS绝对最大额定值
注：最大连续输出电流视散热条件而定。
CST118SS推荐工作条件 (Ta=25℃)
CST118SS电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)
CST118SS输入/输出逻辑表
| 参数 | 符号 | 额定值 | 单位 | |
| 电源电压 | VCC | 5.5 | V | |
| 功耗 | Pd | DIP-8 | 1 | W |
| SOP-8 | 0.96 | W | ||
| 热阻 | θJA | DIP-8 | 125 | ℃/W |
| SOP-8 | 130 | ℃/W | ||
| 工作温度 | Topr | -20~85 | ℃ | |
| 结温 | Tj | 150 | ℃ | |
| 存储温度 | Tstg | -55~150 | ℃ | |
| 手工焊接温度 | 350~370 | ℃ | ||
| 输出电流峰值 | Iop | 2.5 | A | |
| 最大连续输出电流 | Ioc | 1.8 | A | |
CST118SS推荐工作条件 (Ta=25℃)
| 参数 | 符号 | 参数值 | 单位 |
| 电源电压 | VCC | 2.2~5.5 | V |
| 控制输入电压 | VIN | 0~VCC | V |
| 正、反转输出电流 | Iout | -600~600 | mA |
CST118SS电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 整体线路 | ||||||
| 电路关断电流 | ICCST | INA=INB=1 | — | 0 | 10 | uA |
| 工作电流 | ICC | INA=H, INB=L or INA=L, INB=H or INA=H, INB=H |
— | 0.3 | 1 | mA |
| 控制输入 | ||||||
| 高电平输入电压 | VINH | 2.0 | — | — | V | |
| 低电平输入电压 | VINL | — | — | 0.8 | V | |
| 高电平输入电流 | IINH | VIN=3V | — | 5 | 20 | uA |
| 低电平输入电流 | IINL | VIN=0V | -1 | 0 | — | uA |
| 下拉电阻 | RIN | — | 1.5 | — | MΩ | |
| 驱动 | ||||||
| 输出导通阻抗 | RON | Io=±200mA | — | 1 | 1.6 | Ω |
CST118SS输入/输出逻辑表
| 输入 | 输出 | 方式 | ||
| INA | INB | OUTA | OUTB | |
| L | L | Hi-Z | Hi-Z | 待命状态 |
| H | L | H | L | 前进 |
| L | H | L | H | 后退 |
| H | H | L | L | 刹车 |
CST118SS芯片使用注意事项
1、 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用118时请根据实际情况来使用。
2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3、 CST118S 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。
1、 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用118时请根据实际情况来使用。
2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3、 CST118S 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。

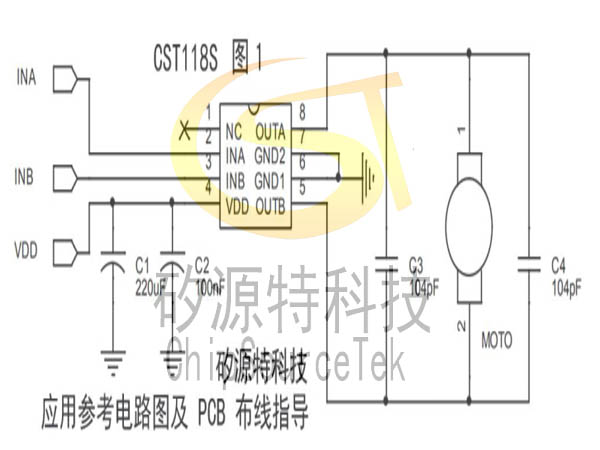

CST118SS典型应用电路图
CST118SS典型应用电路图2

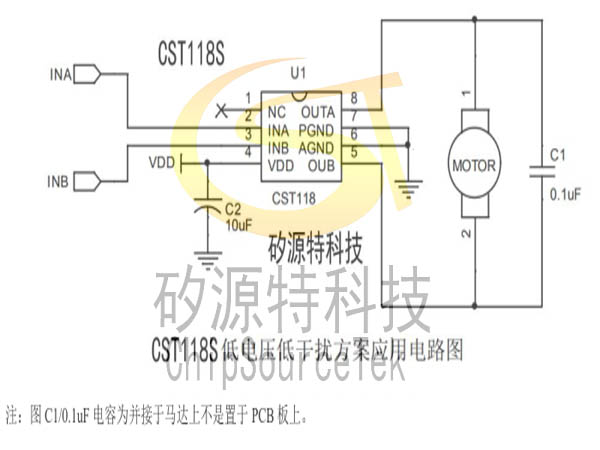

CST118SS正反转马达驱动低电压低干扰方案应用电路图
CST118SS正反转马达驱动强干扰方案应用电路图

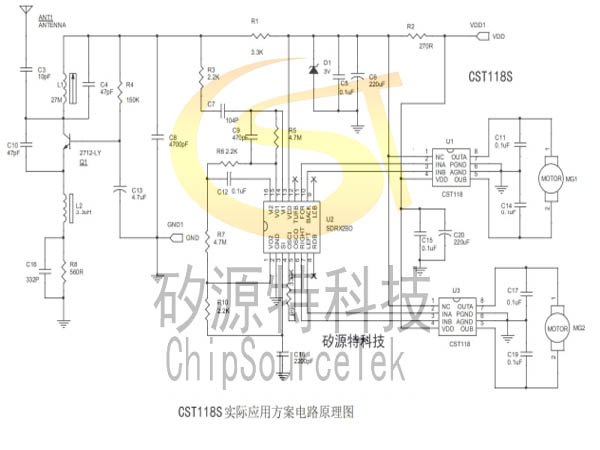

CST118SS正反转马达驱动实际应用方案电路原理图

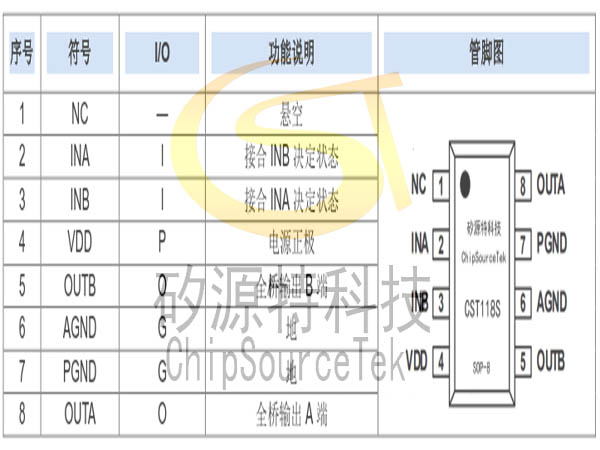

CST118SS正反转马达驱动管脚引脚图

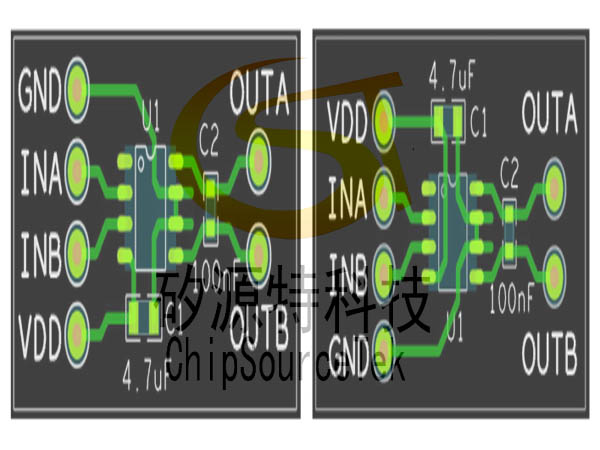

CST118SS正反转马达驱动PCBA图
