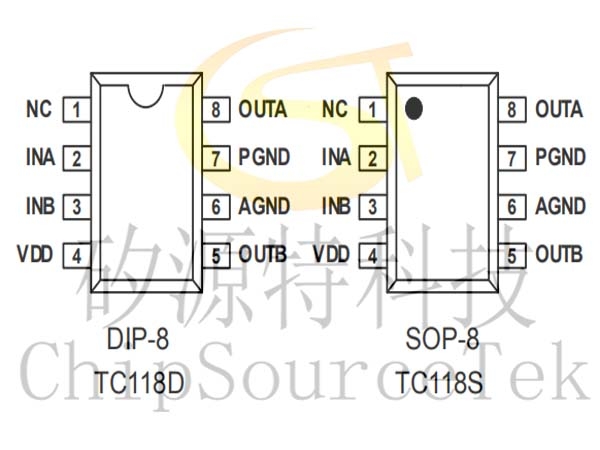

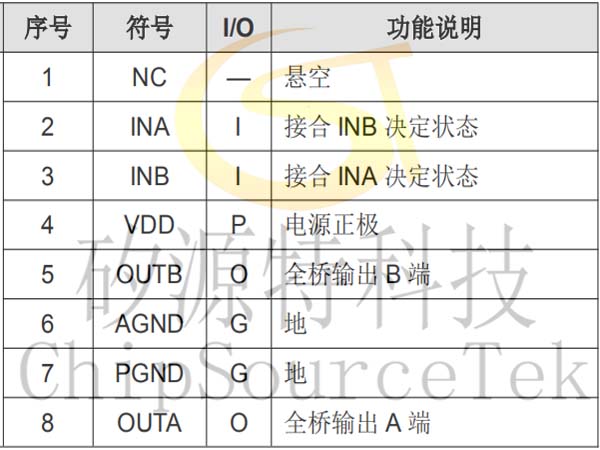

TC118S绝对最大额定值

参数	符号		额定值	单位
电源电压	VCC		7.2	V
功耗	Pd	DIP-8	1	W
		SOP-8	0.96	W
热阻	θJA	DIP-8	125	℃/W
		SOP-8	130	℃/W
工作温度	Topr		-20~85	℃
结温	Tj		150	℃
存储温度	Tstg		-55~150	℃
手工焊接温度			350~370	℃
输出电流峰值	Iop		2.5	A
最大连续输出电流	Ioc		1.8	A

注：最大连续输出电流视散热条件而定。

TC118S推荐工作条件 (Ta=25℃)

参数	符号	参数值	单位
电源电压	VCC	2.4~7.2	V
控制输入电压	VIN	0~VCC	V
正、反转输出电流	Iout	-1500~1500	mA


TC118S电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)

参数	符号	测试条件	最小值	典型值	最大值	单位
整体线路
电路关断电流	ICCST	INA=INB=1	—	0	10	uA
工作电流	ICC	INA=H, INB=L or INA=L, INB=H or INA=H, INB=H	—	0.3	1	mA
控制输入
高电平输入电压	VINH		2.0	—	—	V
低电平输入电压	VINL		—	—	0.8	V
高电平输入电流	IINH	VIN=3V	—	5	20	uA
低电平输入电流	IINL	VIN=0V	-1	0	—	uA
下拉电阻	RIN		—	1.5	—	MΩ
驱动
输出导通阻抗	RON	Io=±200mA	—	1	1.6	Ω


TC118S输入/输出逻辑表

输入		输出		方式
INA	INB	OUTA	OUTB
L	L	Hi-Z	Hi-Z	待命状态
H	L	H	L	前进
L	H	L	H	后退
H	H	L	L	刹车

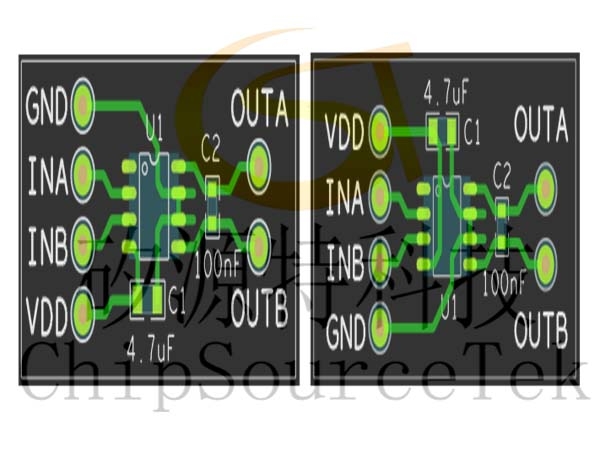

TC118S芯片使用注意事项

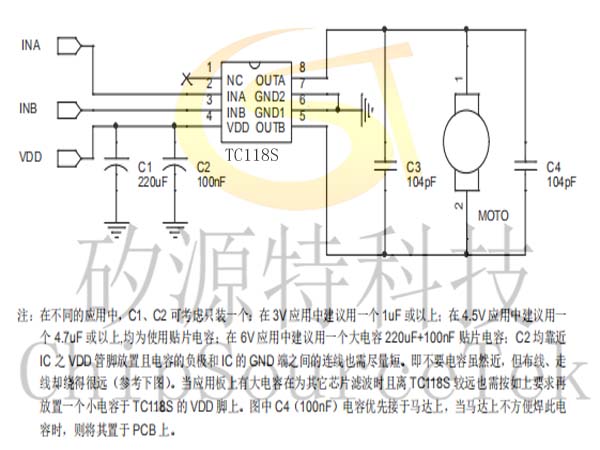

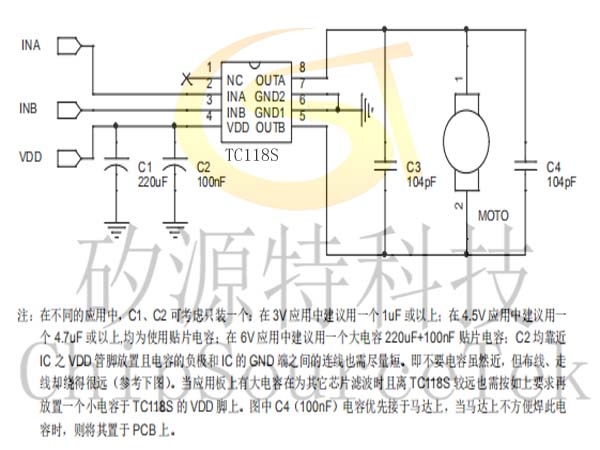

1、 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用TC118时请根据实际情况来使用。
2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度、PCB材料及厚度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3、TC118S 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。
4、马达启动瞬间的电流值建议不要超过2.5A。
