CST118A

    CST118A是一款单通道直流有刷电机马达驱动IC，适用于电子锁、电动牙刷、玩具、消费类产品以及其他低压或者电池供电运动控制产品。
    CST118A输出DC峰值电流达到2.5A，连续电流1.8A，电源工作范围是2V-6V。
    CST118A有一组PWM（INA-INB）输入，低输出内阻，采用SOP8封装。

在线咨询

产品详情 资料下载 在线询价

CST118A概述:

CST118A是一款单通道直流有刷电机马达驱动IC，适用于电子锁、电动牙刷、玩具、消费类产品以及其他低压或者电池供电运动控制产品。

CST118A输出DC峰值电流达到2.5A，连续电流1.8A，电源工作范围是2V-6V。

CST118A有一组PWM（INA-INB）输入，低输出内阻，采用SOP8封装。

CST118A特性:

单通道内置功率MOS全桥驱动

工作电压范围：2V-6V

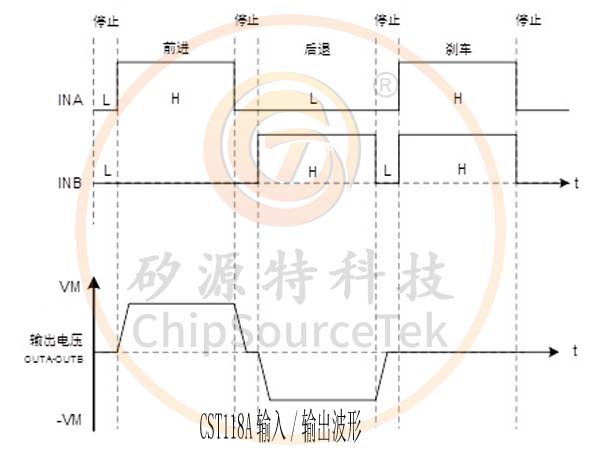

驱动前进、后退、停止及刹车功能

低导通电阻：高侧+低侧（HS+LS=400mΩ）

内置迟滞热效应过热保护功能

最大连续输出电流可达1.8A，峰值2.5A

无需外围大滤波电容，只需小贴片电容

采用SOP-8封装形式

CST118A应用:

玩具马达驱动

电子锁

电动牙刷

CST118A订购说明:

Part No.

Package

Mark*

Tape/Reel

CST118A

SOP8

CST-LOGO-CST118A

TXXXXXX

4000PCS/卷

118A(中性标)

SOP8

118A

XXXXXX

4000PCS/卷

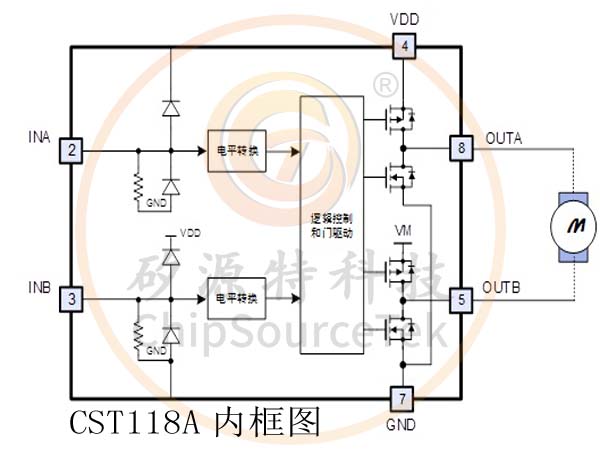

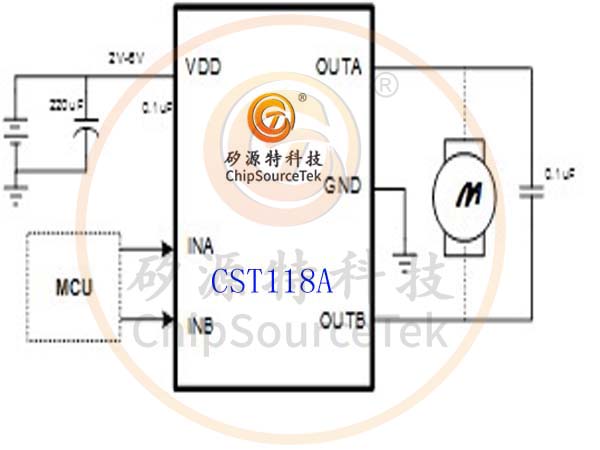

CST118A典型原理图:

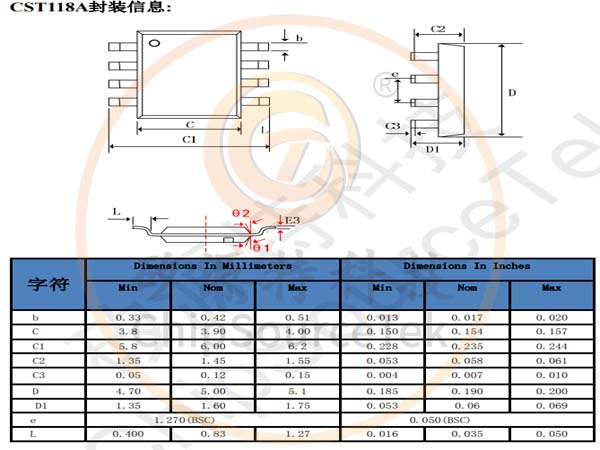

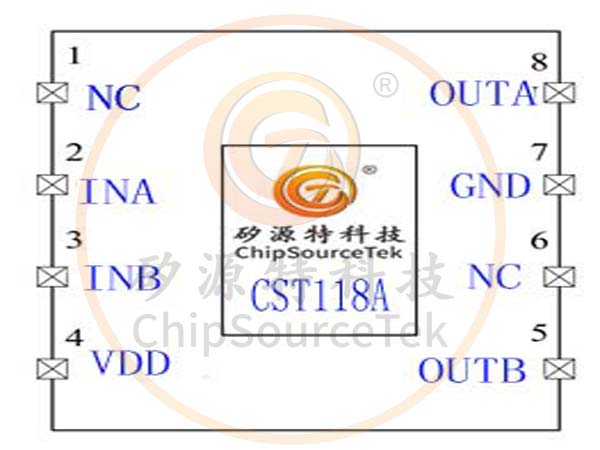

CST118A引脚示意图及引脚说明:

Number	Name	IO	Pin Descripation
1	NC	-	悬空
2	INA	I	结合INB决定输出状态
3	INB	I	结合INA决定输出状态
4	VDD	P	电源
5	OUTB	O	全桥输出B端
6	NC	-	悬空或接地
7	GND	P	地
8	OUTA	O	全桥输出A端

CST118A极限参数: (Note1)

符号	说明		值	单位
电压	电源电压（VDD）		6.0	V
最大连续输出电流			1.2	A
输出电流峰值			2	A
功耗	P_d	SOP8	0.96	W
热阻	Ө_JA	SOP8	130	oC/W
T_J	结温度范围		-40 to +150	oC
T_STG	储存温度范围		-40 to +150
T_SDR	焊接温度范围		260

Note 1. 绝对最大额定值是指设备的寿命可能收到损坏的值，在绝对最大额定条件下有可能会引起芯片的永久性损伤。

CST118A推荐工作条件:
符号
说明
最小值
最大值
单位
VDD
电源电压
2.0
6
V
V_I
逻辑输入电压范围
0
VDD
I_OUT
正反转电流
-1.8
1.8
A

CST118A电气特性: (除特别说明, TA=25℃，VCC=3V，RL=15Ω)

参数	符号	测试条件	最小值	典型值	最大值	单位
整体
I_CCST	关断电流	INA=INB=GND	━	0	10	uA
I_CC	静态电流	INA=H，INB=L INA=L，INB=H INA=H，INB=H	━	0.3	1	mA
控制输入
VINH	高电平输入电压		2.0	━	━	V
VINL	低电平输入电压		━	━	0.8	V
IINH	高电平输入电流	VIN = 3V	━	5	20	uA
IINL	低电平输入电流	VIN = 0V	-1	0	━	uA
RIN	下拉电阻		━	1.5	━	MΩ
驱动
R_ON	输出导通阻抗	IO = 200mA		0.4		Ω
R_PLD	INA、INB内置下拉电阻			150		kΩ
