CS8118E是一款高效率、无破音、超低EMI、5.0W、内置16倍增益的单声道D类音频功率放大器。独特的无破音功能可以通过检测输出的破音失真，自动调整系统增益，不仅有效避免了大功率过载输出对喇叭的损坏同时带来舒适的听觉感受。

    CS8118E[YJ全差分架构和极高的PSRR有效地提高了CS8118E对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本，并简化了设计。高达90%的效率，快速启动时间和纤小的封装尺寸使得CS8118E成为便携式音频产品的最佳选择。CS8118E采用独创的AERC(Adaptive Edge RateCo ntrol)技术，能提供优异的全带宽EMI抑制能力，在不加任何辅助设计时，在FCC Part15 Class B标准下仍然具有超过20dB的裕量，特别适合FM、CMMB、手机模拟电视等易受EMI干扰的应用。CS8118E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

    CS8118E提供了带散热片的ESOP8封装形式供客户选择，其额定的工作温度菹围为-400C至850C。

输出功率

Po at 10% THD+N．VDD= 5V

RL=4Ω 3.40W(典型值)

RL=2Ω 5.00W(典型值)

Po at 10% THD+N，VDD= 3.6V

RL=4Ω 1.70W(典型值)

RL=2Ω 2.42W(典型值)

独特的无破音(NCN)功能

独创的AERC技术，提供优异的全带宽EMI抑制能力

优异的“噼噗一咔嗒”(pop-noise)杂音抑制能力

工作电压范围：2.5V到5.2V

无需滤波的Class-D结构

高达90%的效率

高电源抑制比(PSRR)：在217Hz下为77dB

内置1 6倍增益，提供极其优异的产品批次一致性，

快速的启动时间(35ms)

低静态电流(3mA)

低关断电流(<0 1uA)

过流保护，短路保护和过热保护

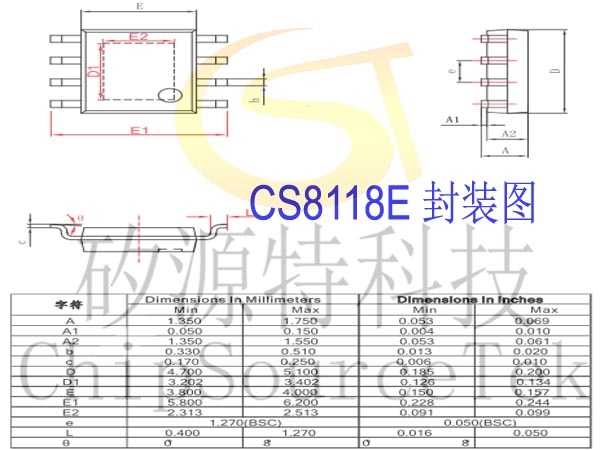

提供ESOP8封装

符合Rohs标准的无铅封装

USB音箱

便携式音箱

PMP/MP4/MP5播放器

CS8118E订购信息：

产品型号	封装形式	包装类型	数量
CS8118E	ESOP8	管装	100

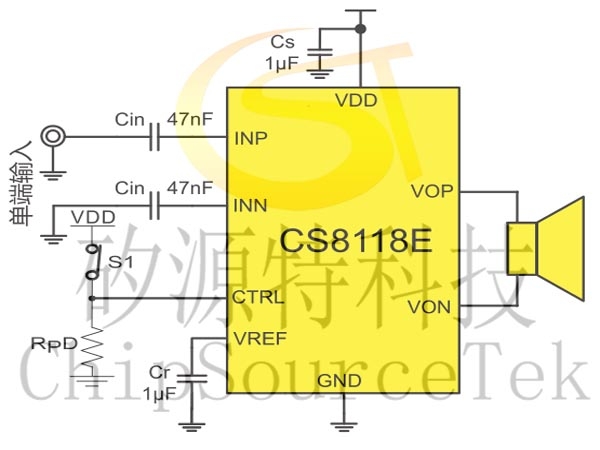

CS8118E不带防破单应用图：

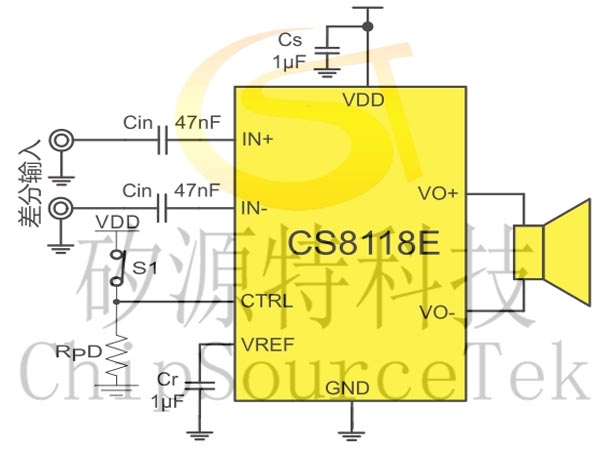

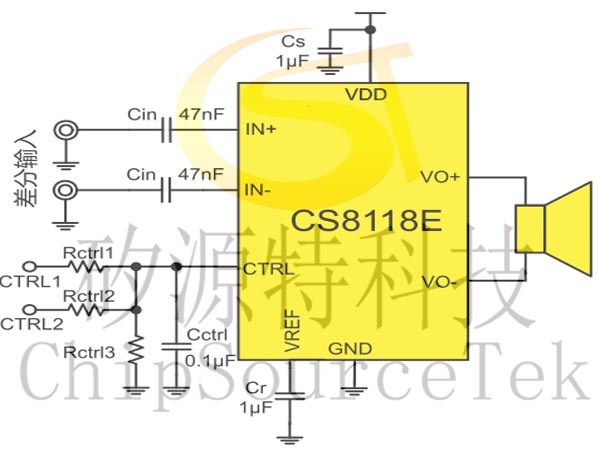

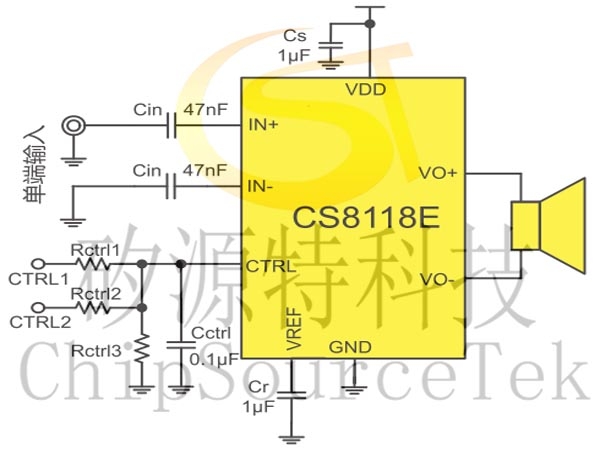

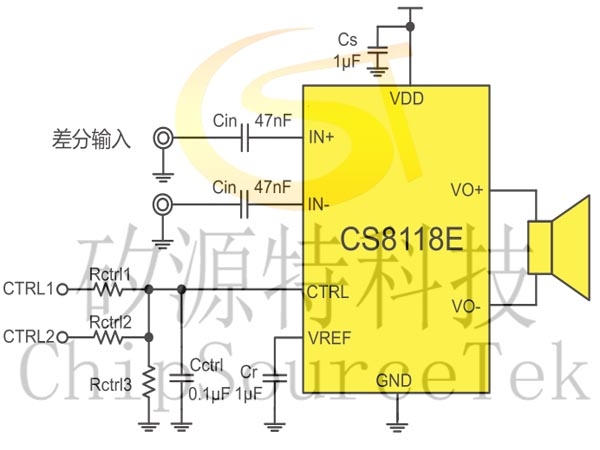

CS8118E带防破音应用图：

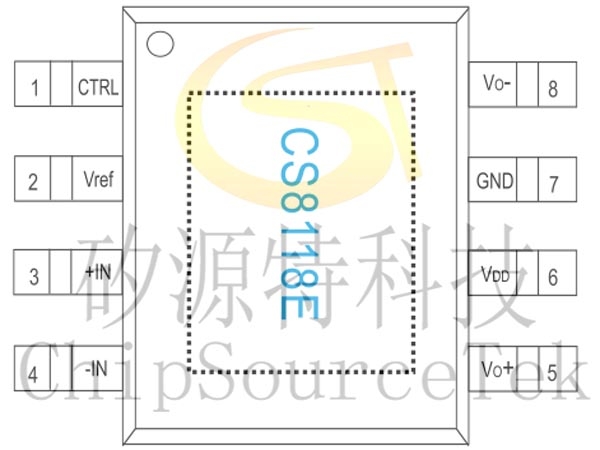

CS8118E管脚分布：

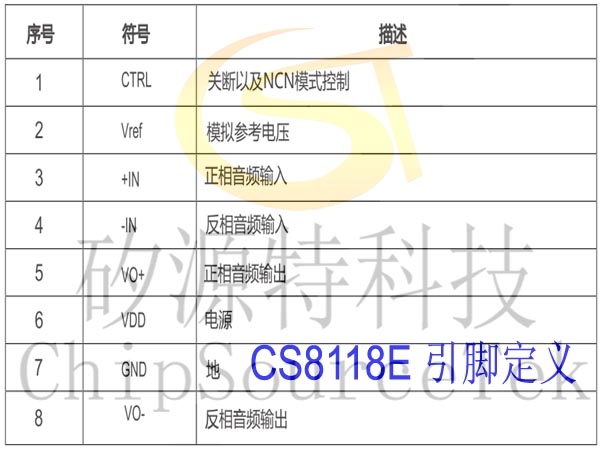

CS8118E管脚定义：
