HAA3605概述:
HAA3605是一款模拟输入、立体声、高效D类音频功率放大器。它的工作电压为4.5V至16V，可驱动2x4Ω扬声器，并在16V电源电压下提供2X25W峰值输出功率（THD+N=1%）。
HAA3605采用PLAGC技术，可持续监控输出功率并动态调整内部增益，以防止扬声器长时间承受过大压力。它还可以防止播放音乐时出现剪辑噪音。
HAA3605具有SSM（扩频调制）、AERC（有源边缘速率控制）和去相位功能，可抑制EMI，从而在输出端使用廉价的铁氧体磁珠滤波器，同时满足降低系统成本的EMC要求。
HAA3605具有UVP（欠压保护）、OVP（过压保护）、DC扬声器保护、OCP（过流保护）、OTP（过温保护）。所有这些保护都可以自动恢复。
HAA3605有ETSSOP-28L包装。
HAA3605特性:
宽输入电压：4.5V~16V
2x31.8W输出功率（4Ω@16V，THD+N=10%）
2x25.8W输出功率（4Ω@16V，THD+N=1%）
10mA低静态电源电流
BD，1SPW操作模式可选
PBTL输出模式
20dB、26dB、32dB增益可选
内置功率限制功能
包括AGC功能
内置SSM、AERC和反相功能
DCP、UVP、OVP、OCP、OTP
包括弹出和点击噪声抑制
ETSSOP-28L包装可用
HAA3605应用:
电视和监视器
BT扬声器和无线扬声器
BT扬声器和无线扬声器
声音栏

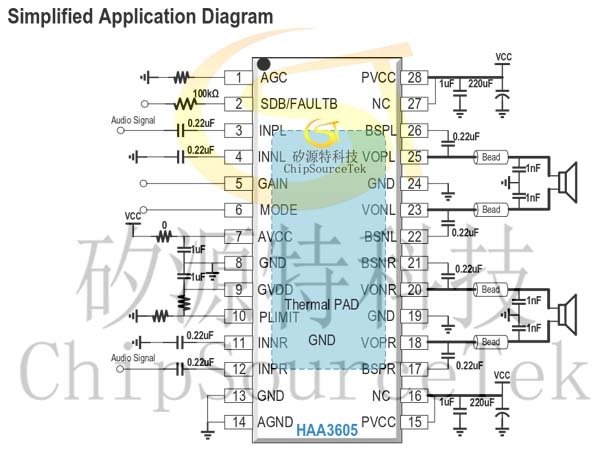

HAA3605典型应用原理图:
.jpg)

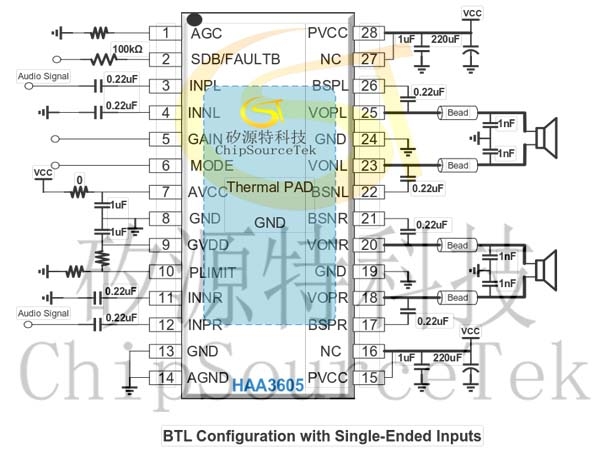

HAA3605简单应用原理图:
带单端输入的BTL配置
.jpg)

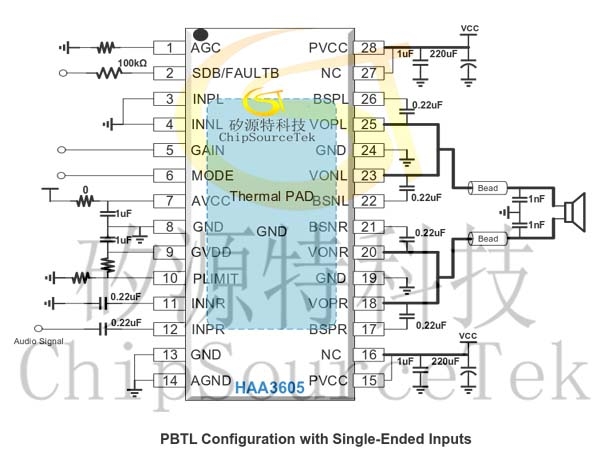

HAA3605简单应用原理图:
具有单端输入的PBTL配置

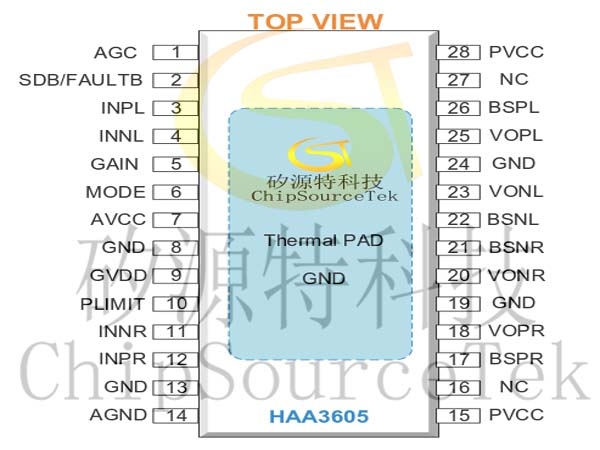

HAA3605引脚配置:
HAA3605简单应用原理图:
具有单端输入的PBTL配置
HAA3605引脚配置:

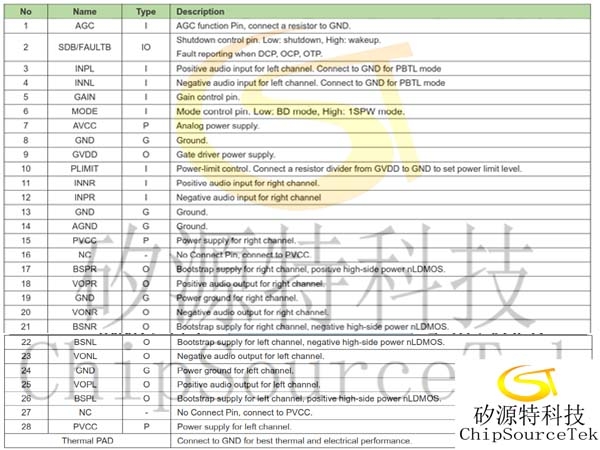

HAA3605引脚定义:

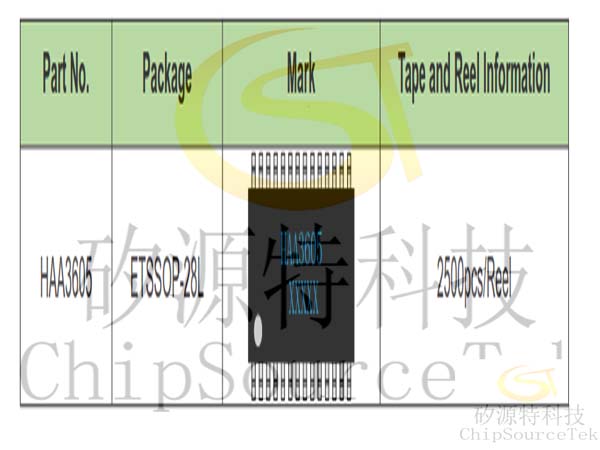

HAA3605定购信息:
HAA3605封装信息 ETSSOP-28L:
.jpg)
HAA3605定购信息:
HAA3605封装信息 ETSSOP-28L:
