HAA9802概述
    HAA9802是一款电容式升压，带防破音、AB/D类可切换功能，可以为4Ω的负载提供最高5.4W连续输出功率的单声道音频功率放大器。
    HAA9802内置独特的防破音功能，可根据输出信号的大小自动调整功放的增益，防止输出发生削顶失真，实现更加舒适的听觉感受，HAA9802还具备动态升压的功能，当输入信号很小的时候电荷泵不升压，为直通模式降低功耗提高效率；当输入信号较大，需要提供更大的动态范围时启动电荷泵升压，在效率和输出功率之间取得完美的平衡。
    HAA9802的全差分输入架构和极高的PSRR有效地提高了HAA9802对RF噪声的抑制能力。
    HAA9802具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
    HAA9802提供带散热片的ESOP10L封装

HAA9802工作特性：
HAA9802是AB类、D类切换功能

  4种防破音可选

  自适应升压功能，Charge_pump升压至6.6V

  D类输出功率：

        －5.4W (VDD=4.5V, RL =4Ω，NCN OFF THD+N=10%)

        －5.2W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=10%)

 AB类输出功率：

        －2W (VDD=4.2V, RL =4Ω，升压关闭 THD+N=10%)

  工作电压：2.8V to 5.5V

  低失真和低噪声

  开启、关闭POP-click抑制功能

  关断电流（<1uA）

  OCP、OTP、UVLO保护功能
HAA9802提供带散热片的ESOP10L封装

HAA9802应用
扩音器
便携式音箱 / 插卡音箱
蓝牙音箱 / AI音箱

HAA9202订购信息:

HAA9802

ESOP10L

HAA9802 XXXXXXX

4000颗/卷

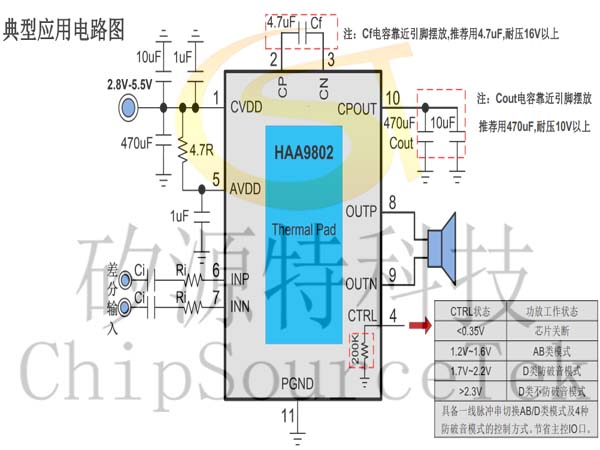

HAA9802典型应用电路图

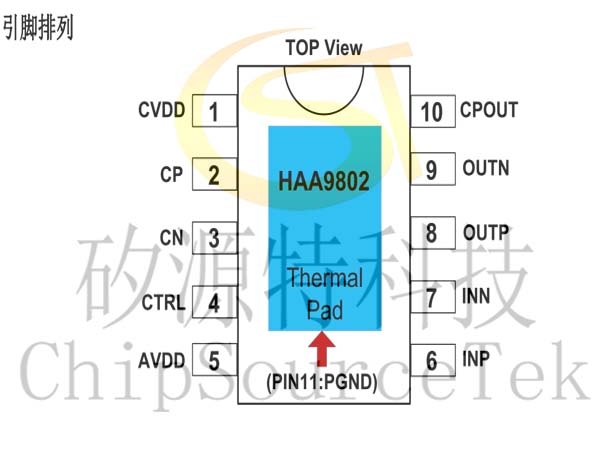

HAA9802功放管脚脚位图

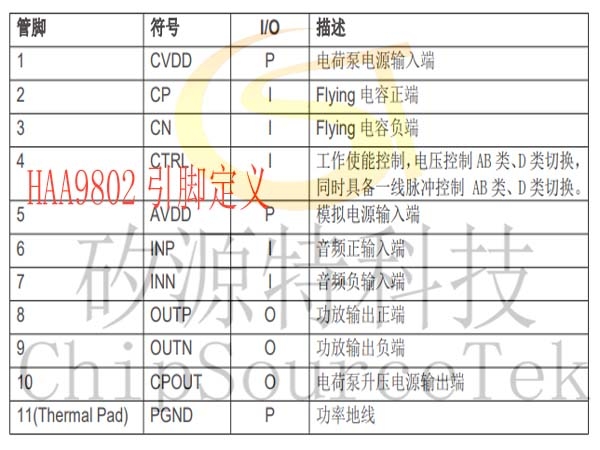

HAA9802引脚定义:

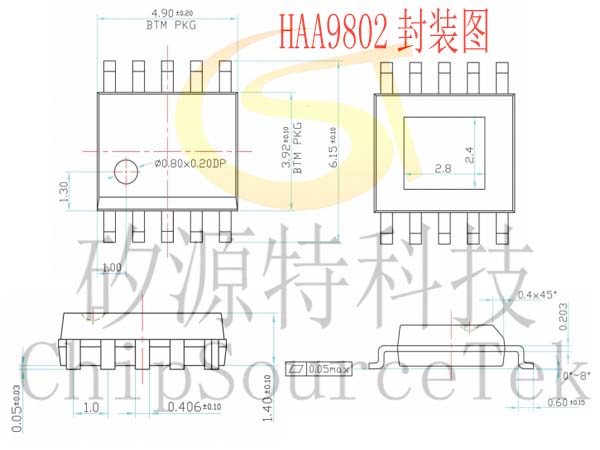

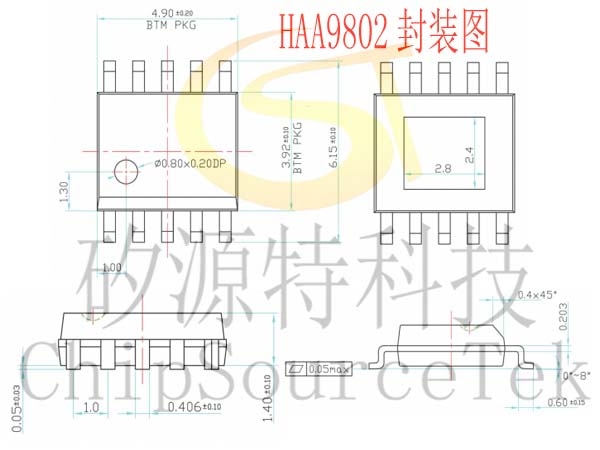

HAA9802封装图:
