TC2269是一款高性能、高集成度、低功耗及低成本离线式电流模式 PWM控制bd体育登录入口app下载 。

    TC2269采用了低启动电流和低工作电流设计。低启动电流可以在启动电路中使用较大的启动电阻，从而有效的减小系统的静态功耗 ，缩短系统的启动时间；低工作电流可有效降低系统损耗，提高系统的效率。在空载或者轻载时，IC进入间歇模式减少开关损耗，使得有系统具有较低的静态功耗和较高的转换效率。内置频率抖动设计可以有效的改善系统 EMI 特性。

    TC2269内置斜坡补偿提高了系统大占空比输出时的稳定性。电流检测输入端内置前沿消隐电路，有效增强系统抗干扰能力，减少了外围器件数量并降低了系统成本。.

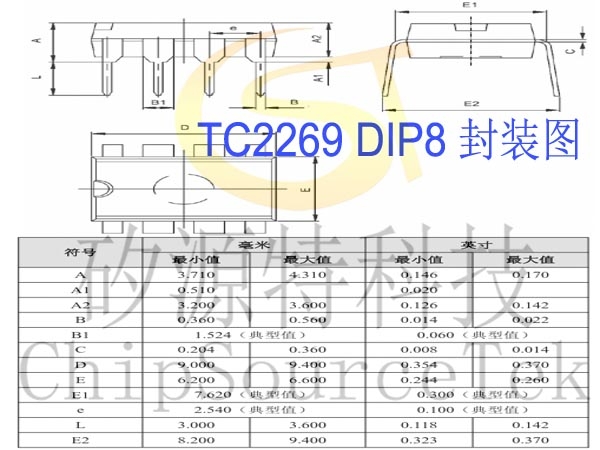

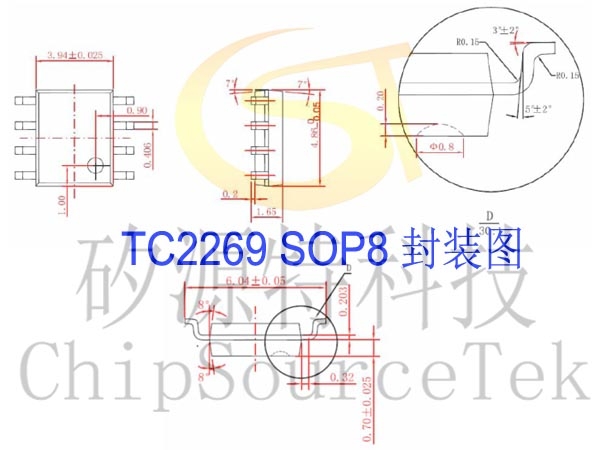

    TC2269提供SOP8,DIP8两种封装。

TC2269引脚分布：

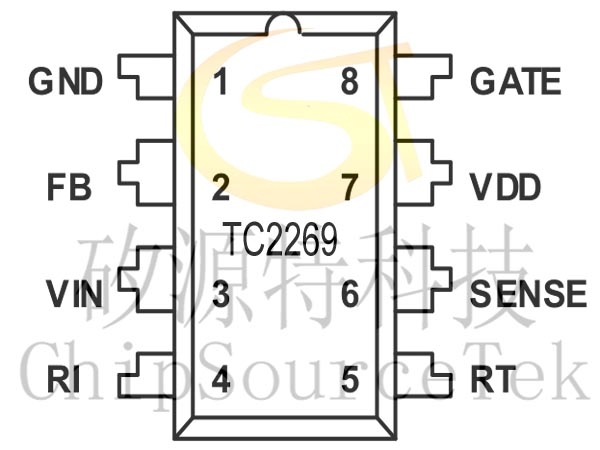

TC2269CAP (DIP-8):

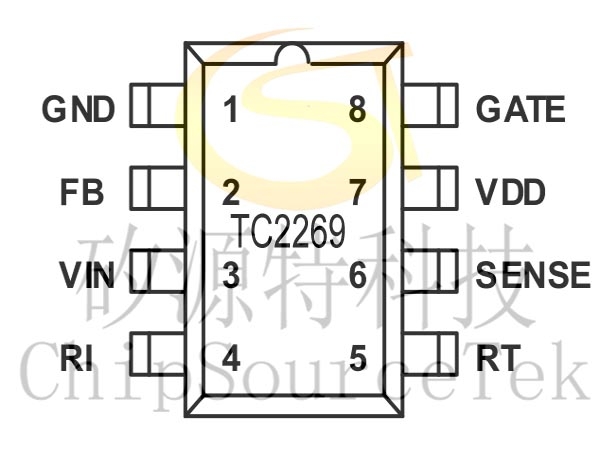

TC2269CCP（SOP-8）:

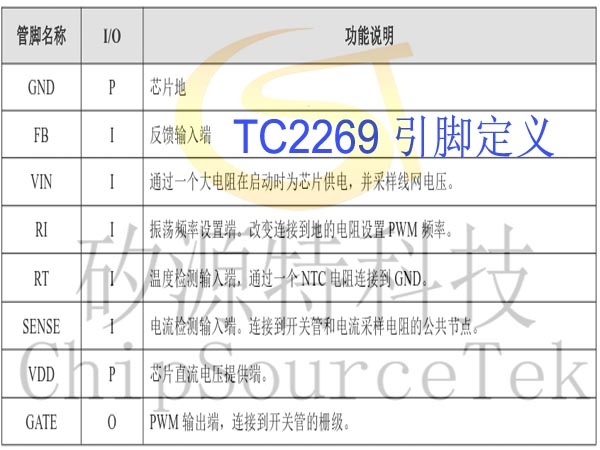

TC2269引脚定义：
