音频功率放大器电路组成
发布时间：2022-01-12 00:00:00 浏览：2466次
“电路分析中，时常需要识别一个电路的前、后相关联电路，这有利于了解信号的“来龙去脉”。与音频功率放大器前、后连接的电路是：负载为扬声器电路，输入信号Ui来自音量电位器RP1动片的输出信号。
”
图2-25所示是音频功率放大器在整个放大系统中的位置示意图。它处于前置放大器与负载之间。
电路结构和单元电路作用
1.电路组成方框图

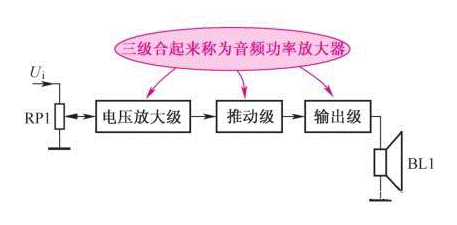

图2-26所示是音频功率放大器电路组成方框图。这是一个多级放大器，由前面的电压放大级、中间的推动级和后的功放输出级共三级电路组成。
重要提示
电路分析中，时常需要识别一个电路的前、后相关联电路，这有利于了解信号的“来龙去脉”。与音频功率放大器前、后连接的电路是：负载为扬声器电路，输入信号Ui来自音量电位器RP1动片的输出信号。
2.音频功率放大器中各单元电路作用
（1）电压放大级。用来对输入信号进行电压放大，使加到推动级的信号电压达到一定的程度。根据机器对音频输出功率要求的不同，电压放大器的级数不等，可以只有 电压放大器，也可以是采用多级电压放大器。
（2）推动级。用来推动功放输出级，对信号电压和电流进行进一步放大，有的推动级还要完成输出两个大小相等、方向相反的推动信号。推动放大器也是 电压、电流放大器，它工作在大信号放大状态下。
（3）输出级。用来对信号进行电流放大。电压放大级和推动级对信号电压已进行了足够的电压放大，输出级再进行电流放大，以达到对信号功率放大的目的，这是因为输出信号功率等于输出信号电流与电压之积。
重要提示
一些要求输出功率较大的功率放大器中，功放输出级分成两级，除输出级之外，在输出级前再加 末前级，这 电路的作用是进行电流放大，以便获得足够大的信号电流来激励功放输出级的大功率三极管。
功率放大器以功放输出级电路形式来划分种类，常见的音频功率放大器主要有：OTL、OCL和BTL。
OTL功率放大器应用多，所以必须深入掌握。掌握了典型的分立元器件OTL功率放大器工作原理后，才能比较顺利地分析各种OTL功率放大器的变形电路、bd体育登录入口app下载 OTL功率放大器、OCL功率放大器和BTL功率放大器。
图2-25 音频功率放大器在整个放大系统
电路结构和单元电路作用
1.电路组成方框图
图2-26所示是音频功率放大器电路组成方框图。这是一个多级放大器，由前面的电压放大级、中间的推动级和后的功放输出级共三级电路组成。
图2-26 音频功率放大器电路组成方框图
重要提示
电路分析中，时常需要识别一个电路的前、后相关联电路，这有利于了解信号的“来龙去脉”。与音频功率放大器前、后连接的电路是：负载为扬声器电路，输入信号Ui来自音量电位器RP1动片的输出信号。
2.音频功率放大器中各单元电路作用
（1）电压放大级。用来对输入信号进行电压放大，使加到推动级的信号电压达到一定的程度。根据机器对音频输出功率要求的不同，电压放大器的级数不等，可以只有 电压放大器，也可以是采用多级电压放大器。
（2）推动级。用来推动功放输出级，对信号电压和电流进行进一步放大，有的推动级还要完成输出两个大小相等、方向相反的推动信号。推动放大器也是 电压、电流放大器，它工作在大信号放大状态下。
（3）输出级。用来对信号进行电流放大。电压放大级和推动级对信号电压已进行了足够的电压放大，输出级再进行电流放大，以达到对信号功率放大的目的，这是因为输出信号功率等于输出信号电流与电压之积。
重要提示
一些要求输出功率较大的功率放大器中，功放输出级分成两级，除输出级之外，在输出级前再加 末前级，这 电路的作用是进行电流放大，以便获得足够大的信号电流来激励功放输出级的大功率三极管。
功率放大器以功放输出级电路形式来划分种类，常见的音频功率放大器主要有：OTL、OCL和BTL。
OTL功率放大器应用多，所以必须深入掌握。掌握了典型的分立元器件OTL功率放大器工作原理后，才能比较顺利地分析各种OTL功率放大器的变形电路、bd体育登录入口app下载 OTL功率放大器、OCL功率放大器和BTL功率放大器。
音频功率放大器的使用
引脚7为芯片提供正电源，引脚5为芯片提供负电源，引脚3为接地点。
图中，Vi是信号的输入端，两个Vi分别接左右两个声道的两路信号。左侧方框内为TDA1521芯片的内部原理结构。整个功率放大电路的外接元件仅仅为两个电阻和几个电容，可见，使用TDA1521搭建功率放大电路是非常简单的。

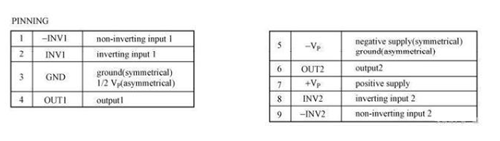

由图可知，TDA1521 内包含两个功率放大器，分别用于两个声道的功率放大。其中1、2、4 引脚分别为一个功率放大器的反相输入端、同相输入端、输出端；9、8、6 引脚分别为另一个功率放大器的反相输入端、同相输入端、输出端。
引脚7为芯片提供正电源，引脚5为芯片提供负电源，引脚3为接地点。
图中，Vi是信号的输入端，两个Vi分别接左右两个声道的两路信号。左侧方框内为TDA1521芯片的内部原理结构。整个功率放大电路的外接元件仅仅为两个电阻和几个电容，可见，使用TDA1521搭建功率放大电路是非常简单的。
